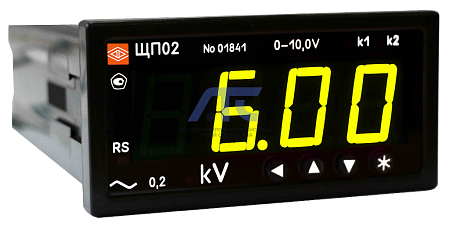

Амперметры и вольтметры переменного тока ЩП02

Амперметры и вольтметры переменного тока ЩП02

предназначены для измерения и преобразования действующего значения силы тока, напряжения и частоты в однофазных электрических сетях и других цепях переменного тока в выходные унифицированные сигналы постоянного тока и передачи измеренных значений через последовательный цифровой интерфейс RS485.

Приборы могут применяться в трехфазных электрических сетях для измерения и преобразования параметров одной фазы.

Исполнения:

• общепромышленное;
• для эксплуатации на АЭС (класс безопасности - 4 по НП-001-2015);
• для эксплуатации на морских судах (ОМ2).


Приборы  ЩП120, ЩП96, ЩП72, ЩП02 имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).

ЩП120, ЩП96, ЩП72, ЩП02 внесены в Госреестр СИ РФ № 68259-17, срок действия до 07 августа 2027 г.

Технические характеристики

• Габаритные размеры, мм: 96х48х148 (с задней защитной крышкой), 96х48х121,5 (без крышки);
• Масса, кг, не более: 0,4;
• Межповерочный интервал: 10 лет;
• Гарантийный срок эксплуатации: 60 мес.;
• Средний срок службы, не менее: 20 лет;
• Средняя наработка на отказ: 200000 ч;

Телеизмерение
Входной сигнал	Номинальное значение входного сигнала: мВ: 100, 150, 200, 250, 500, 1000, 2000 В: 1, 2, 5, 10, 20, 50, 100, 150, 200, 250, 380, 500, 600, 750 (0 до 1,2∙Uном) мА: 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000 А: 1, 2, 5, 10, 20 (от 0 до 1,2∙Iном) Частота входного сигнала, Гц: 15…100, 100…850 Возможно подключение через трансформатор напряжения 100 В или трансформатор тока 1 А, 5 А (коэффициенты трансформации перепрограммируются через программу «Конфигуратор»)
Регистрация максимального измеренного значения	Да
Время измерения	0,2 с
Основная погрешность	- по току и напряжению: ±0,2 %, ±0,5 %; - по частоте: ±0,01 Гц (от 15 до 100 Гц), ±0,1 Гц (от 100 до 850 Гц); - по аналоговому выходу: ± 0,5 %
Гальваническая развязка входных и выходных цепей, цепей питания	Есть
Кратковременные перегрузки по входному сигналу с кратностью (максимальное значение)	Ток: кратность: 7/10; число перегрузок: 2/5; длительность каждой перегрузки, сек.: 15/3; интервал между двумя перегрузками, сек.: 60/2,5. Напряжение: кратность: 2; число перегрузок: 9; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 15.
Максимальная перегрузка по входному сигналу (длительность)	150 % (2 ч)
Входное сопротивление при измерении напряжения	1 МОм

Питание
Напряжение питания	5ВН – (5+4/-0,5) В постоянного тока; 12ВН – (12+6/-3) В постоянного тока; 24ВН – (24+12/-6) В постоянного тока; 220ВУ – от 85 до 305 В переменного тока частотой 50 Гц или от 100 до 430 В постоянного тока; 230В – от 85 до 305 В переменного тока частотой 50 Гц Примечание: Приборы с напряжением питания 12ВН и 24ВН имеют защиту от неправильного подключения полярности напряжения питания. Приборы (кроме ЩП72) обеспечивают резервирование питания для исполнений с напряжением питания 12ВН и 24ВН.
Мощность потребления от цепи питания, не более	2,5 В∙А (для приборов ЩП02, ЩП72 с напряжением питания 5ВН, 12ВН, 24ВН); 3,0 В∙А (для приборов ЩП96, ЩП120 с напряжением питания 5ВН, 12ВН, 24ВН); 4,0 В∙А (для приборов с исполнением без RS485 с напряжением питания 220ВУ, 230В); 5,0 В∙А (для приборов с напряжением питания 220ВУ, 230В)

Условия эксплуатации:

• Рабочий диапазон температур: от -40 до +70 °С (относительная влажность 98 % при +35 °С);
• Рабочий диапазон температур: от -40 до +55 ºС (относительная влажность 95% при +25 ºС) - для приборов с приемкой «Морской регистр»;
• Степень защиты: IP54; IP66 - по заказу;
• Монтаж: в щит;
• Сечение проводов: 2,5 мм2.
