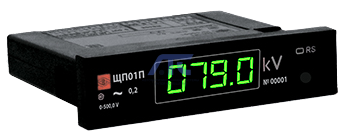

Амперметры и вольтметры переменного тока ЩП01П

Амперметры и вольтметры переменного тока ЩП01П

предназначены для измерения и преобразования действующего значения силы тока, напряжения и частоты в однофазных электрических сетях и других цепях переменного тока в выходные унифицированные сигналы постоянного тока и передачи измеренных значений через последовательный цифровой интерфейс RS485.

Приборы являются одноканальными однопредельными и имеют исполнения по габаритным размерам, диапазонам измерений, диапазонам показаний, напряжению питания, наличию интерфейса, дискретным и аналоговым выходам, цвету индикаторов, классу точности, специсполнению.

Однофазные приборы могут применяться в трехфазных электрических сетях для измерения и преобразования параметров одной фазы.

ЩП00П, ЩП01П, ЩП02.01П внесены в Госреестр СИ РФ № 64095-16, срок действия до 02 июня 2026 г.

Исполнения:

• общепромышленное;
• для эксплуатации на АЭС (класс безопасности - 4 по НП-001-2015).

Технические характеристики

• Габаритные размеры, мм: 96×24×86;
• Высота знака индикатора, мм: 9,9;
• Масса, кг, не более: 0,2;
• Межповерочный интервал: 10 лет;
• Гарантийный срок эксплуатации: 36 мес.;
• Средний срок службы, не менее: 20 лет;
• Средняя наработка на отказ: 200000 ч;

Телеизмерение
Входной сигнал	Номинальное значение входного сигнала: мВ: 100; 150; 200; 250; 500; 1000; 2000 В: 1; 2; 5; 10; 20; 50; 100; 150; 200; 250; 380 (кроме ЩП00П); 500 (кроме ЩП00П); 750 (кроме ЩП00П, ЩП01П); U/100 (от 0,02·Uном.вх до 1,2·Uном.вх) мА: 2; 5; 10; 20; 50; 100; 200; 500; 1000; 2000 А: 1; 2; I/1 (от 0,02·Iном.вх до 1,2·Iном.вх) Частота входного сигнала, Гц: от 45 до 65 (по умолчанию), от 300 до 500 (опционально, при заказе) Примечания: Возможно подключение через трансформатор напряжения 100 В или трансформатор тока 1А. Примеры возможных коэффициентов трансформации при подключении через трансформатор напряжения: В: 380, 660 кВ: 3, 6, 10, 11, 15, 20, 35, 100, 110, 150, 220, 330, 400, 500, 750 Примеры возможных коэффициентов трансформации при подключении через трансформатор тока: А: 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 500, 600, 750, 800 кА: 1, 1,2, 1,5, 2, 3, 4
Максимальный диапазон показаний	От 0 до 9999
Время измерения	0,1 с
Основная погрешность	– по току и напряжению: ±0,2 %, ±0,5 %; – по частоте: ±0,01 Гц, ±0,1 Гц; – по аналоговому выходу: ± 0,5 %
Гальваническая развязка выходных цепей, цепей питания	Есть (приборы ЩП00П не имеют гальванической развязки по цепи интерфейса RS)
Кратковременные перегрузки по входному сигналу с кратностью (максимальное значение)	Ток: кратность: 2; число перегрузок: 10; длительность каждой перегрузки, сек.: 10; интервал между двумя перегрузками, сек.: 10
Максимальная перегрузка по входному сигналу (длительность)	150 % (2 ч)
Сопротивление измерительного входа	1 МОм

Интерфейс связи / Аналоговые выходы
RS485	Количество: 0 или 1; протокол Modbus RTU Скорость обмена по интерфейсу: 9600, 19200, 38400, 57600 бит/сек.
Аналоговые выходы	Количество: 0, 1, 2; Диапазоны: 0...5 мА, 4...20 мА, 0...20 мА, 0…2,5…5 мА, 4…12…20 мА, 0…10…20 мА
Время установления выходного аналогового сигнала, не более	0,5 с

Телеуправление
Дискретные выходы	Количество: 0, 1, 2; Постоянное напряжение 300 В, 100 мА или переменное напряжение 200 В, 100 мА

Питание
Напряжение питания	Для приборов ЩП00П, ЩП01П: 5В - (5 ± 0,25) В постоянного тока, 12В - (12 ± 0,6) В постоянного тока, 24В - (24 ± 1,2) В постоянного тока; Для прибора ЩП02.01П: 5ВН - (5 +4/-0,5) В постоянного тока, 12ВН - (12 +6/-3) В постоянного тока (имеется защита от неправильного подключения полярности напряжения питания), 24ВН - (24 +12/-6) В постоянного тока (имеется защита от неправильного подключения полярности напряжения питания); Приборы ЩП02.01П обеспечивают резервирование питания для исполнений с напряжением питания (12 +6/-3) В и (24 +12/-6) В; Для прибора ЩП00П: внешний блок стабилизированного питания 5В
Мощность потребления от цепи питания, не более	ЩП00П - 1,7 В·А; ЩП01П - 2,7 В·А; ЩП02.01П - 3,2 В·А

Условия эксплуатации:

• Рабочий диапазон температур: От -40 до +50 °С (относительная влажность 95 % при +35 ºС);
• Степень защиты: IP50;
• Монтаж: в щит;
• Сечение проводов: 2,5 мм2.
