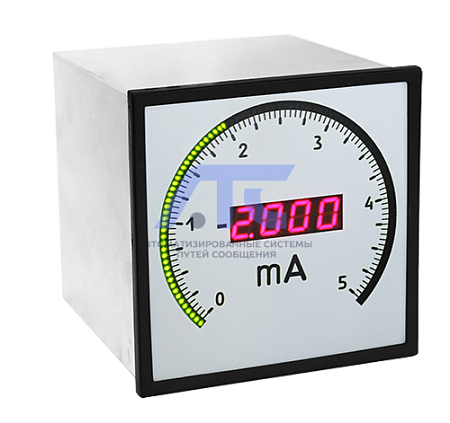

Щ23.8 Амперметры и вольтметры постоянного тока
предназначены для измерения силы тока или напряжения в цепях постоянного тока для работы в составе технических средств атомных электростанций, а также в других отраслях промышленности.Приборы могут применяться в комплекте с первичными преобразователями для измерения неэлектрических величин, если диапазоны выходного электрического сигнала первичных преобразователей соответствуют диапазонам входного сигнала приборов.
Приборы выполнены в металлическом корпусе щитового крепления. Конструкция крепления рассчитана на установку в щите толщиной 50 мм. В соответствии с заказом возможна установка в щите другой толщины.
В приборах предусмотрены возможности:
- выбора диапазона измерений входного сигнала;
- изменения диапазона показаний и наименования единицы измерения;
- программирования порогов изменения цвета индикации дискретно-аналогового ОУ;
- передачи информации в вычислительные средства по интерфейсу RS485 (протоколы Modbus RTU, ASCII);
- подсветки шкалы.
Лицензия на право конструирования оборудования для ядерной установки №ВО-11-101-2954 от 29 июня 2015 г.
Лицензия на право изготовления оборудования для ядерной установки №ВО-12-101-2938 от 01 июня 2015 г.
Щ23.8 внесен в Госреестр СИ РФ № 61450-15, срок действия до 28 июля 2025 г.
Технические характеристики
- Габаритные размеры, мм (ШхВхГ): 100×100×83;
- Масса, кг, не более: 0,35;
- Межповерочный интервал: 6 лет;
- Гарантийный срок эксплуатации: 24 мес.;
- Средний срок службы, не менее: 15 лет;
- Средняя наработка на отказ: 150000 ч.
| Диапазоны измерений входного сигнала для приборов | ||
| Измеряемая величина | Диапазон измерений* | Группа диапазонов измерений входного сигнала* |
| Однополярный (двуполярный) | ||
|
Напряжение постоянного тока |
от 0 до 75 мВ (-75…0…75 мВ) | I |
| от 0 до 200 мВ (-200…0…200 мВ) | ||
| от 0 до 1 В (-1…0…1 В) | ||
| от 0 до 10 В (-10…0…10 В) | II | |
| от 2 до 10 В | ||
|
Сила постоянного тока |
от 0 до 5 мА (-5…0…5 мА) | III |
| от 0 до 20 мА (-20…0…20 мА) | ||
| от 4 до 20 мА (-12…4…20 мА) | ||
|
* возможен выбор внутри группы, в которой находится заказанный диапазон измерения Примечание: приборы имеют все диапазоны измерений входного сигнала внутри выбранной группы и возможность выбора в процессе эксплуатации любого из диапазонов измерений входного сигнала внутри заказанного исполнения. |
||
| Телеизмерение | |
| Диапазон измерения |
см. табл. «Диапазоны измерений входного сигнала» |
| Основная погрешность |
по цифр. ОУ - ±0,1%; по дискр-.аналог. ОУ - ±1,0% |
|
Гальваническая развязка входных цепей, цепей интерфейса и цепей питания |
Есть |
| Входное сопротивление при измерении напряжения | 1 МОм |
|
Максимальная перегрузка по входному сигналу (длительность) |
120 % (2 ч) |
| Интерфейс связи | |
| RS485 |
Количество: 1; протоколы Modbus RTU, ASCII Скорость обмена по интерфейсу: 4800, 9600, 19200, 38400, 57600 или 115200 бит/сек. |
| Питание | |
| Напряжение питания | (24 ± 4) В постоянного тока |
|
Мощность потребления от цепи питания, не более |
8,0 В•А |
Условия эксплуатации
- Рабочий диапазон температур: от -10 до +50 °С (относительная влажность 98 % при +35 °С);
- Степень защиты: IP20;
- Электромагнитная совместимость: ГОСТ 32137-2013 для IV группы ТС АС; помехоустойчивость: ГОСТ 32137-2013 для класса А;
- Уровень индустриальных помех: ГОСТ 30805.22-2013 для оборудования класса Б;
- Устойчивость к механическим воздействиям: в соответствии с группой М40; сейсмостойкость 9 баллов при уровне установки над нулевой отметкой до 10 м, 8 баллов при уровне установки до 25 м по ГОСТ 17516.1-90;
- Класс безопасности: 2, 3, 4 по НП-001-2015;
- Сейсмостойкость: I, II категория в соответствии с НП-031-01;
- Монтаж: в щит (тип щита может быть мозаичным или панельным);
- Сечение проводов: 1,5 мм2.
-
