Щ20.3.В Амперметры и вольтметры постоянного тока

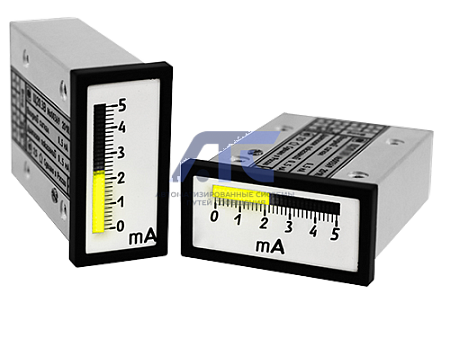

Щ20.3.В Амперметры и вольтметры постоянного тока

предназначены для измерения силы тока или напряжения в цепях постоянного тока для работы в составе технических средств атомных электростанций, а также в других отраслях промышленности.

В приборах предусмотрены возможности:

• выбор диапазона измерений входного сигнала, изменение диапазона показаний и наименования единицы измерения;
• задание зон цветовой сигнализации дискретно-аналогового ОУ, которые формируются заданным при заказе количеством единичных индикаторов каждого цвета;
• программирование параметров с помощью встроенной кнопки.

Приборы выполнены в металлическом корпусе щитового крепления. Конструкция крепления рассчитана на установку в щите толщиной 50 мм. В соответствии с заказом возможна установка в щите другой толщины.

Класс безопасности приборов: 2,3,4 по НП-001-2015.

Лицензия на право конструирования оборудования для ядерной установки №ВО-11-101-2954 от 29 июня 2015 г.

Лицензия на право изготовления оборудования для ядерной установки №ВО-12-101-2938 от 01 июня 2015 г.

Щ20.3 внесен в Госреестр СИ РФ № 61450-15, срок действия до 28 июля 2025 г.

Технические характеристики

• Габаритные размеры, мм (ШхВхГ): 25×50×83;
• Масса, кг, не более: 0,15;
• Межповерочный интервал: 6 лет;
• Гарантийный срок эксплуатации: 24 мес.;
• Средний срок службы, не менее: 15 лет;
• Средняя наработка на отказ: 150000 ч.

Диапазоны измерений входного сигнала для прибора без RS485 Щ20.3
Измеряемая величина	Диапазон измерений*		Группа диапазонов измерений входного сигнала для прибора Щ20.3
	исполнение 1 (однополярный)	исполнение 2 (двуполярный)
Напряжение постоянного тока	от 0 до 75 мВ	-75…0…75 мВ	–
	от 0 до 200 мВ	-200…0…200 мВ	–
	от 0 до 1 В	-1…0…1 В	–
	от 0 до 10 В	-10…0…10 В	I
	от 2 до 10 В	-6…2…10 В
Сила постоянного тока	от 0 до 5 мА	-5…0…5 мА	–
	от 0 до 20 мА	-20…0…20 мА	II
	от 4 до 20 мА	-12…4…20 мА
* возможен выбор любого диапазона измерения Примечание: прибор Щ20.3 может иметь один из диапазонов измерений входного сигнала исполнения 1 и возможность выбора в процессе эксплуатации диапазона измерений входного сигнала внутри группы для групп I или II.

Телеизмерение
Диапазон измерения	см. табл. «Диапазоны измерений входного сигнала»
Основная погрешность	±2,5%
Гальваническая развязка входных цепей, цепей интерфейса и цепей питания	Есть
Входное сопротивление при измерении напряжения	1 МОм
Максимальная перегрузка по входному сигналу (длительность)	120 % (2 ч)

Питание
Напряжение питания	(24 ± 4) В постоянного тока
Мощность потребления от цепи питания, не более	1,0 В•А

Условия эксплуатации

• Рабочий диапазон температур: от -10 до +50 °С (относительная влажность 98 % при +35 °С);
• Степень защиты: IP20;
• Электромагнитная совместимость: ГОСТ 32137-2013 для IV группы ТС АС; помехоустойчивость: ГОСТ 32137-2013 для класса А;
• Уровень индустриальных помех: ГОСТ 30805.22-2013 для оборудования класса Б;
• Устойчивость к механическим воздействиям: в соответствии с группой М40; сейсмостойкость 9 баллов при уровне установки над нулевой отметкой до 10 м, 8 баллов при уровне установки до 25 м по ГОСТ 17516.1-90;
• Класс безопасности: 2, 3, 4 по НП-001-2015;
• Сейсмостойкость: I, II категория в соответствии с НП-031-01;
• Монтаж: в щит;
• Сечение проводов: 1,5 мм2.
