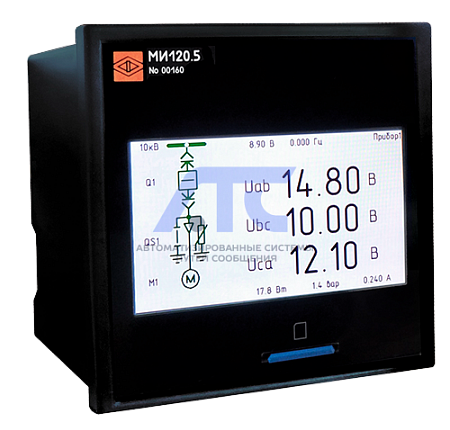

Модули индикации МИ120.5

Модули индикации МИ120.5

интегрируется по интерфейсам RS485 (протокол Modbus RTU) и Ethernet (протокол Modbus TCP) в системы с цифровыми приборами и преобразователями производства ОАО «Электроприбор» (или другого производителя) для отображения и хранения измеренных значений.

Модуль индикации имеет 2 режима функционирования:

• Master - модуль индикации инициирует передачу измеренных значений и является «ведущим» устройством в паре с цифровым прибором или преобразователем любого стороннего производителя;
• Slave - модуль индикации является «ведомым» устройством в паре с цифровым прибором или преобразователем производства ОАО «Электроприбор».

Поддерживает функцию отображения цветных мнемосхем электрических соединений объектов электроэнергетики.

На одном МИ120.5 возможно отображение до 4-х мнемосхем.

Технические характеристики:

• Габаритные размеры, мм: 120х120х78 (без защитной крышки), 120х120х102,1 (с защитной крышкой);
• Отображаемые параметры: все параметры приборов и преобразователей;
• Масса, кг, не более: 0,4;
• Защитная крышка поставляется в комплекте;
• Количество подключаемых приборов к одному модулю: до 4;
• Количество подключаемых модулей к одному прибору: до 15;
• Гарантийный срок эксплуатации: 24 мес.;
• Средний срок службы, не менее: 20 лет;
• Средняя наработка на отказ: 200000 ч.

Интерфейсы связи
RS485	Количество: 0, 1; протокол Modbus RTU; скорость обмена по интерфейсу: 9600...57600 бит/сек.
Ethernet (100BASE-TX)	Количество: 0, 1; протокол Modbus TCP

Хранение измеренных значений
Карта памяти	Энергонезависимая SD-карта (архивация данных, регистрация событий) Выбор параметров для сохранения, запись с расширением ".csv"

Питание
Напряжение питания	12ВН – (12+6/-3) В постоянного тока; 24ВН – (24+12/-6) В постоянного тока; 220ВУ – универсальное питание: напряжение питания от 85 до 253 В переменного тока частотой 50 Гц или от 120 до 265 В постоянного тока
Мощность потребления от цепи питания, не более	10 В∙А

Условия эксплуатации

• Рабочий диапазон температур: +1...+50 °С (относительная влажность 80 % при +35 ºС)
• Степень защиты: IP40;
• Монтаж: в щит.
