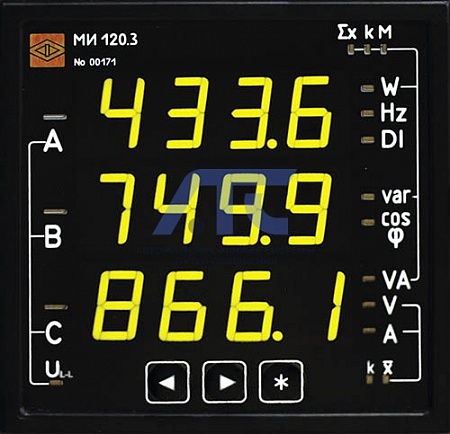

Модули индикации МИ120.3

Модули индикации МИ120.3

предназначены для отображения результатов измерения цифровых измерительных приборов, преобразователей и могут применяться на электростанциях, подстанциях и распределительных пунктах генерирующих, сетевых энергетических компаний и промышленных предприятий.

Модули в зависимости от модификации или модели обеспечивают отображение параметров трехпроводных и четырехпроводных электрических сетей переменного тока (измеренных и вычисляемых параметров), отображение параметров электрических сетей постоянного тока, отображение состояния дискретных входов, полученных с измерительных приборов и преобразователей с помощью интерфейсов RS485 и/или Ethernet.

К одному измерительному прибору или преобразователю может быть подключено несколько разных модулей.

К одному из модулей МИ120.1, МИ120.2, МИ120.3, МИ80.3 может быть подключен один измерительный прибор или преобразователь.

Технические характеристики:

• Габаритные размеры, мм: 120х120х78 (без защитной крышки), 120х120х102,1 (с защитной крышкой);
• Отображаемые параметры: все параметры приборов и преобразователей;
• Масса, кг, не более: 0,4;
• Индикация: 3 блока семисегментных индикаторов (по 4 индикатора в блоке);
• Высота знака: 20 мм;
• Обновление индикации: период обновления индикации: от 150 до 5000 мс., таймаут: время ожидания нового значения от 1 до 999 сек. Перепрограммируется через программу «Конфигуратор» или с помощью кнопок на передней панели.
• Количество подключаемых приборов к одному модулю: 1;
• Количество подключаемых модулей к одному прибору: до 15;
• Гарантийный срок эксплуатации: 24 мес.
• Средний срок службы, не менее: 25 лет;
• Средняя наработка на отказ: 200000 ч.

Интерфейс связи
RS485	Количество: 1; протокол Modbus RTU; скорость обмена по интерфейсу: 9600...57600 бит/сек.

Питание
Напряжение питания	5ВН – (5+4/-0,5) В постоянного тока; 12ВН – (12+6/-3) В постоянного тока; 24ВН – (24+12/-6) В постоянного тока; 220ВУ – универсальное питание: напряжение питания от 85 до 253 В переменного тока частотой 50 Гц или от 120 до 265 В постоянного тока
Мощность потребления от цепи питания, не более	4 В∙А

Условия эксплуатации

• Рабочий диапазон температур: -40...+70 °С (относительная влажность 95 % при +35 ºС);
• Степень защиты: IP40;
• Монтаж: в щит.
