ЩМ120PQ

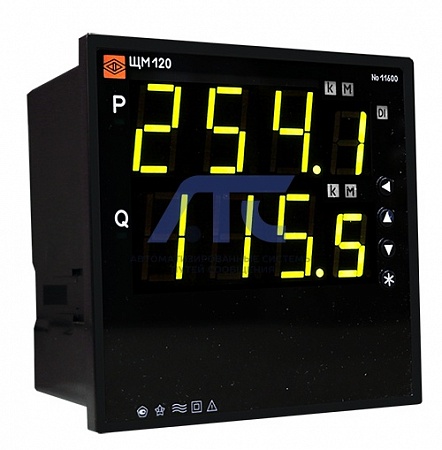

ЩМ120PQ - Многофункциональные измерительные приборы

предназначены для измерения электрических параметров трехпроводных или четырехпроводных трехфазных сетей переменного тока частотой 45-55 Гц с симметричной и несимметричной нагрузкой. Используются в системах сбора данных для передачи результатов измерений системам верхнего уровня или в качестве универсального измерительного прибора, взамен разных электроизмерительных приборов: амперметров, вольтметров, ваттметров, варметров, частотомеров.

В приборах предусмотрена возможность: перепрограммирования диапазонов отображения; задания уставок min и max в пределах диапазона измерений; регулирования яркости индикации; подключения внешних модулей индикации.

Исполнения:

• общепромышленное;
• для эксплуатации на морских судах (ОМ2).

Приборы  ЩМ120PQ имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).

Приборы ЩМ120PQ внесены в Госреестр СИ РФ №63217-16, срок действия до 19 августа 2030 г.

Технические характеристики

• Габаритные размеры, мм: 120х120х103 (с задней защитной крышкой), 120х120х75,6 (без крышки);
• Масса, кг, не более: 0,9;
• Номинальное значение входного сигнала: А: 1; 5; I/1; I/5 (от 0 до 2,0•Iном), В (фазное/линейное): 57,7/100; 230/400; U/100 (от 0 до 1,2 Uном);
• Частота входного сигнала, Гц: 45...55;
• Время измерения: 0,1 сек.;
• Гальваническая развязка входных и выходных цепей, цепей питания: есть;
• Максимальная перегрузка по входному сигналу (длительность): 150 % (2 ч);
• Входное сопротивление по токовым цепям, не более: 0,02 Ом;
• Входное сопротивление по цепям напряжения, не менее: 2 MOм;
• Напряжение питания: 220ВУ – универсальное питание: напряжение питания от 85 до 270 В переменного тока частотой 50 Гц или от 100 до 265 В постоянного тока; 24ВН – (24+12/-6) В постоянного тока;
• Мощность потребления от цепи питания, не более: 15 В∙А;
• Межповерочный интервал: 10лет;
• Гарантийный срок эксплуатации: 60 мес;
• Средний срок службы, не менее: 30 лет;
• Средняя наработка на отказ: 250000 ч.

Условия эксплуатации

• Рабочий диапазон температур: от -40 до +70 °С (относительная влажность 98 % при +35 °С); от -40 до +55 °С (относительная влажность 95% при +25 ºС) для приборов с приемкой «Морской регистр»);
• Степень защиты: IP50; IP52 - для приборов с приемкой «Морской регистр»; IP66 - по заказу;
• Монтаж: в щит;
• Сечение проводов: 2,5 мм2.
