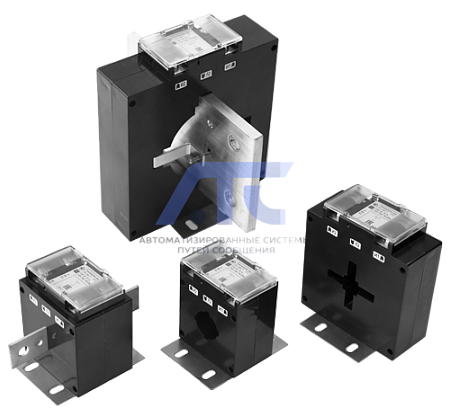

Трансформаторы тока ТОП 0,66

Трансформаторы тока ТОП 0,66

предназначены для передачи сигнала измерительной информации измерительным приборам (амперметрам, ваттметрам, фазометрам, счетчикам) в установках переменного тока частотой 50 Гц с номинальным напряжением до 0,66 кВ включительно. Также они применяются в схемах измерения низковольтных устройств зданий и сооружений, в схемах передачи и распределения электроэнергии, в том числе внутри других изделий, а также предназначены для коммерческого учета электроэнергии.

Трансформаторы имеют два контакта вторичной обмотки, прозрачную крышку, защищающую зажимы вторичной обмотки и табличку с данными.

Имеется возможность установки пломбы, исключающей доступ к зажимам вторичной обмотки и табличке с данными после монтажа.

Трансформаторы тока могут изготавливаться в исполнении ОМ2 (Морской регистр) без освидетельствования РМ РС.

ТОП 0,66 с номинальным первичным током от 1 до 250 А изготавливаются со встроенной шиной.

ТОП 0,66 с номинальным первичным током от 300 А до 2000 А могут изготавливаться без шины, с алюминиевой или медной шиной.

Исполнения:

• для эксплуатации в условиях умеренного климата для исполнения У категории 3;
• для эксплуатации в условиях тропического климата для исполнения Т категории 3;
• для эксплуатации на морских судах (ОМ2).

Технические характеристики

• Тип магнитопровода: электротехническая сталь;
• Тип шины: медная или алюминиевая;
• Номинальный первичный ток: А – 1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000;
• Номинальный вторичный ток, A: 1; 5;
• Номинальная вторичная нагрузка, В·А: 5 (для класса точности 0,5; 0,5S), 10 (для класса точности 1,0);
• Средний срок службы, не менее: 30 лет;
• Гарантийный срок эксплуатации: 5 лет;
• Масса, без шины: ТОП 0,66 (1-250 А, 300-400 А) - 0,8 кг;
• Масса, без шины: ТОП 0,66 (500-800 А) - 1,3 кг;
• Масса, без шины: ТОП 0,66 (1000-1200 А, 1500-2000 А) - 1,7 кг.

Условия эксплуатации
