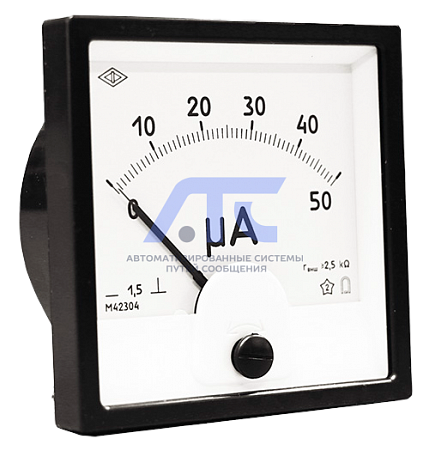

Амперметр и вольтметр М42303
Амперметр и вольтметр М42303
предназначен для измерения тока и напряжения в электрических цепях постоянного тока и позволяют измерять токи в пределах от 10 μА до 20А, напряжения от 25 мВ до 750 В при непосредственном включении.
Приборы М42303 могут выдерживать сейсмические воздействия, эквивалентные воздействиям вибрации, с ускорением в интервале от 1,3 до 15 м/с2 с частотой от 5 до 50 Гц в двух положениях.
Приборы М42303 с верхними значениями диапазонов измерений 0,5 мА, 20 В и все многопредельные изготавливаются только класса точности 4,0.
Приборы постоянного тока могут изготавливаться:
- с нулевой отметкой на краю или внутри диапазона измерений;
- с другими диапазонами измерений и со шкалами, отградуированными в единицах любых физических величин, со специальными отметками, надписями и пр. по данным заказчика.
Нормальное положение приборов - вертикальное или горизонтальное. Возможно изготовление приборов нормального положения под углом к горизонту.
Конструктивное исполнение корпусов обеспечивает степень защиты по лицевой панели IP50 или IP54, для токоведущих частей - IP00.
Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.
Циферблаты и шкалы приборов выполняются в соответствии с ГОСТ 5365-83.
Приборы M42303 имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).
Межповерочный интервал:
- М42303 - 2 года.
Справочная информация для заказа:
- (Б) - пылебрызгозащищенное исполнение;
- (м) - повышенные механические характеристики эксплуатации.
Основные технические данные
|
Размеры лицевой панели, мм |
Вырез в щите, мм |
Длина шкалы, мм, не менее |
Класс точности |
Степень защиты IP |
Масса, кг, не более |
|---|---|---|---|---|---|
| 40х40 | ∅37,5 | 26 | 2,5; 4,0 |
пылебрызгозащ. IP54 (для приборов М42303 с приемкой «Морской регистр» - IP54) |
0,08 |
| Диапазон измерений | Способ включения |
|---|---|
| μA - 100; 200; 300; 500; 1000 | Непосредственно |
| мА - 0,5; 1; 2,5-0-2,5; 5; 10; 15; 20; 30; 50; 100; 150; 300; 500; 600 | Непосредственно |
| мA - 50 мA/20 В | Непосредственно |
| А - 1; 2; 3; 5; 10 | Непосредственно |
| А - 20; 30; 50; 75; 100; 150; 200; 300; 500; 750; 200-0-750 |
С наружным шунтом на 75 мВ и парой калиброванных проводов сопротивлением 0,035 Ом, сечением 1 мм2, длиной 1 м |
| кА - 1; 1,5; 2; 4; 6 |
С наружным шунтом на 75 мВ и парой калиброванных проводов сопротивлением 0,035 Ом, сечением 1 мм2, длиной 1 м |
| В - 2; 3; 7,5; 10; 15; 20; 30; 50; 75; 100; 150; 250; 300; 500; 600 | Непосредственно |
| В - 0,075/9; 2,5/10; 3/100; 3/300; 10/300; 30/300; 6; 25; 400 | Непосредственно |
| кВ - 1; 1,5; 3 | С внешним добавочным сопротивлением с номинальным током 5 мA |
Условия эксплуатации
- Температура -50...+60°С, относительная влажность 95% при температуре +35°С.
- Вибропрочность: ускорение 5...30 м/с2, частота 10...70 Гц.
- Ударопрочность: ускорение 100 м/с2, 2000 ударов с частотой 80...120 ударов в мин.
- Для приборов с повышенной устойчивостью к механическим воздействиям: температура -50...+60°С, относительная влажность 95% при температуре +40°С.
- Вибропрочность: ускорение 2...20 м/с2, частота 10...40 Гц.
- Ударопрочность: 100 м/с2 - 88000 ударов, 150 м/с2 - 20000 ударов, 750 м/с2 - 2000 ударов, с частотой 80...120 ударов в мин.
-
