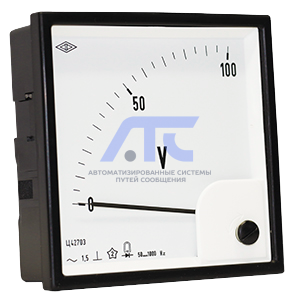

Амперметры и вольтметры Э42704
Амперметры и вольтметры Э42704
предназначены для измерения силы тока и напряжения в цепях переменного тока. Циферблаты и шкалы приборов в габаритах 72х72 мм выполняются в соответствии с DIN 43802.
Габаритно-установочные размеры соответствуют европейским стандартам. Расположение механизма - угловое.
Для защиты от прикосновения к токоведущим стержням приборы Э42704 (амперметры до 10 А, амперметры с подключением через ТТ) могут поставляться с защитными колпачками КЗ-4.
Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.
Приборы Э42704 имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).
Межповерочный интервал - 2 года.
Основные технические данные
|
Размеры лицевой панели, мм |
Вырез в щите, мм |
Длина шкалы, мм, не менее |
Класс точности |
Степень защиты IP |
Масса, кг, не более |
|---|---|---|---|---|---|
| 72х72 | 68x68 | 60 | 1,5 |
пылезащ. IP50 (для приборов с приемкой «Морской регистр» - IP54) |
0,35 |
| Верхний предел диапазона измерений | Способ включения |
|---|---|
| А - 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10; 20; 30; 50 | Непосредственно |
|
А - 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800 |
Через трансформатор тока со вторичным током 5А |
| кА - 1; 1,2; 1,5; 2; 3; 4; 5; 6; 8;10; 20; 30; 40 | Через трансформатор тока со вторичным током 5А |
| Э42704 амперметр перегрузочный (перегрузка с коэффициентом 2) | |
| А - 5 | Непосредственно |
| А - 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400 | Через трансформатор тока со вторичным током 1 или 5А |
| кA - 0,5; 0,6; 0,8; 1; 1,5; 2; 4 | Через трансформатор тока со вторичным током 1 или 5А |
|
Примечание: возможно изготовление приборов с другими диапазонами измерений и для включения через трансформатор тока со вторичным током 1А |
|
Условия эксплуатации
- Температура -40...+50°С, относительная влажность 95% при температуре +35°С.
- Вибропрочность: ускорение 15 м/с2, частота 30 Гц.
- Виброустойчивость: ускорение 5 м/с2, частота 20 Гц.
- Ударопрочность: ускорение 70 м/с2, частота 10...50 ударов в мин. Нормальная частота и область частот - 45-65, 50, 60, 200, 500.
-
