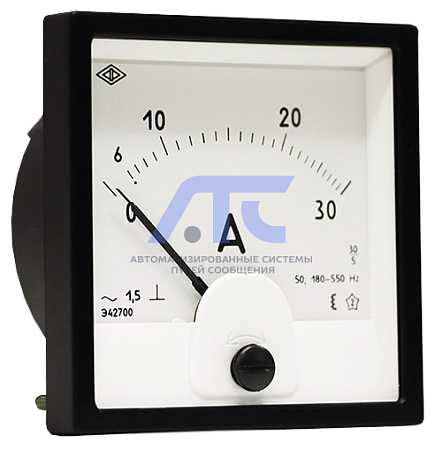

Амперметры и вольтметры Э42702
Амперметры и вольтметры Э42702
выпускаются двух видов:- магнитоэлектрической системы с выпрямителем;
- электромагнитной системы.
Приборы позволяют измерять токи в пределах от 25 μА до 100А и напряжения от 0,5 В до 750 В при прямом включении. Для расширения диапазона измерений по току применяются трансформаторы тока типа ТОП-0,66, по напряжению - трансформаторы напряжения.
Амперметры и вольтметры изготавливаются с нулевой отметкой на краю диапазона. Приборы могут быть изготовлены со шкалами в любых единицах измерения по желанию заказчика.
Циферблаты и шкалы приборов в габаритах 120х120 мм выполняются в соответствии с ГОСТ 5365.
Степень защиты по лицевой панели - IP50 или IP54, степень защиты токоведущих стержней - IP00.
Для защиты от прикосновения к токоведущим стержням приборы Э42702 (амперметры до 10А, миллиамперметры, вольтметры, приборы с подключением через ТТ и ТН) могут поставляться с защитными колпачками КЗ-4.
Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.
Приборы Э42702 имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).
Межповерочный интервал: 2 года.
Основные технические данные
|
Размеры лицевой панели, мм |
Вырез в щите, мм |
Длина шкалы, мм, не менее |
Класс точности |
Степень защиты IP |
Масса, кг, не более |
|---|---|---|---|---|---|
| 120х120 | 112x112 | 90 | 1,5 |
IP50 (для приборов с приемкой «Морской регистр» - IP54) |
0,35 |
| Верхний предел диапазона измерений | Способ включения |
|---|---|
| Э42702 | |
| мА - 100; 250; 400; 600 | Непосредственно |
| А - 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10; 20; 30; 50; 100* | Непосредственно |
|
А - 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800 |
Через трансформатор тока со вторичным током 1 или 5А |
| кA - 1; 1,2; 1,5; 2; 3; 4; 5; 6; 8; 10; 20; 30; 40 | Через трансформатор тока со вторичным током 1 или 5А |
| Э42702 амперметр перегрузочный (перегрузка с коэффициентом 2) | |
| А - 1; 1,5; 2,5; 3; 4; 5; 6; 10; 15; 20; 30; 50; 100* | Непосредственно |
| А - 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400 | Через трансформатор тока со вторичным током 1 или 5А |
| кA - 0,5; 0,6; 0,8; 1; 1,5; 2; 3; 4; 5; 6; 10; 20; 30; 40 | Через трансформатор тока со вторичным током 1 или 5А |
| Э42702 амперметр перегрузочный (перегрузка с коэффициентом 5 или 6) | |
| A - 1; 3; 5; 10 | Непосредственно |
| А - 1; 10 | Через трансформатор тока со вторичным током 1 или 5А |
| A - 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150 | Через трансформатор тока со вторичным током 5А |
| кА - 0,2; 0,25; 0,3; 0,4; 0,5; 0,6; 0,75; 0,8; 1; 1,5; 2; 3; 4; 5; 6; 8; 10 | Через трансформатор тока со вторичным током 5А |
|
* на нормальную частоту и область частот, Гц 45-55, 50. Для приборов Э42702 первичный ток и напряжение трансформатора совпадает с верхним пределом диапазона измерений. |
|
Условия эксплуатации
- Температура -40...+50°С, относительная влажность 95% при температуре +35°С.
- Виброустойчивость: ускорение 5 м/с2, частота 20 Гц.
- Вибропрочность: ускорение 15 м/с2, частота 30 Гц.
- Ударопрочность: ускорение 70 м/с2, частота 10-50 ударов в мин.
- Нормальная частота и область частот: 45-65; 50; 60; 200; 500; 1000 Гц.
-
