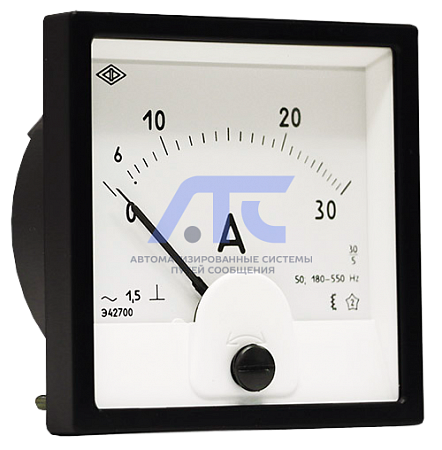

Амперметры и вольтметры Э42701
Амперметры и вольтметры Э42701
выпускаются двух видов:
- магнитоэлектрической системы с выпрямителем;
- электромагнитной системы.
Приборы позволяют измерять токи в пределах от 25 μА до 100А и напряжения от 0,5 В до 750 В при прямом включении. Для расширения диапазона измерений по току применяются трансформаторы тока типа ТОП-0,66, по напряжению - трансформаторы напряжения.
Амперметры и вольтметры изготавливаются с нулевой отметкой на краю диапазона. Приборы могут быть изготовлены со шкалами в любых единицах измерения по желанию заказчика.
Циферблаты и шкалы приборов в габаритах 60х60 мм выполняются в соответствии с ГОСТ 5365.
Степень защиты по лицевой панели - IP50 или IP54, степень защиты токоведущих стержней - IP00.
Поверка приборов производится в соответствии с требованиями ГОСТ 8.497-83.
Приборы Э42701 имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).
Межповерочный интервал: 2 года.
Основные технические данные
|
Размеры лицевой панели, мм |
Вырез в щите, мм |
Длина шкалы, мм, не менее |
Класс точности |
Степень защиты IP |
Масса, кг, не более |
|---|---|---|---|---|---|
| 60х60 | ∅57,5 | 44 |
А - 1,5; 2,5 В - 2,5 |
IP50 (для приборов с приемкой «Морской регистр» - IP54) |
0,2 |
| Верхний предел диапазона измерений | Способ включения |
|---|---|
| А - 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10; 20; 30; 50 | Непосредственно |
|
А - 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800 |
Через трансформатор тока со вторичным током 5А |
| кA - 1; 1,2;1,5; 2; 3; 4; 5; 6; 8; 10; 20; 30; 40 | Через трансформатор тока со вторичным током 5А |
| В - 10; 30; 50; 100; 150; 250; 400; 500; 600; 750 | Непосредственно |
| В - 400; 450; 500; 600; 750 |
Через трансформатор напряжения со вторичным напряжением 100 В |
|
кВ - 3,5; 4; 6; 7,5; 12,5; 15; 17,5; 20; 25; 40; 125; 150; 175; 200; 250; 400; 600 |
Через трансформатор напряжения со вторичным напряжением 100 В |
|
Для приборов Э42701 первичный ток и напряжение трансформатора совпадает с верхним пределом диапазона измерений. |
|
Условия эксплуатации
- Температура -40...+50°С, относительная влажность 95% при температуре +35°С.
- Вибропрочность: ускорение 5-30 м/с2, частота 10-70 Гц.
- Ударопрочность: ускорение 70 м/с2, длительность 10-50 в мин.
- Нормальная частота и область частот: 45-65; 50, 180-550; 60; 180-550; 800; 1000 Гц* (для амперметров); 45-65; 50; 60; 200; 400; 500; 800.
-
