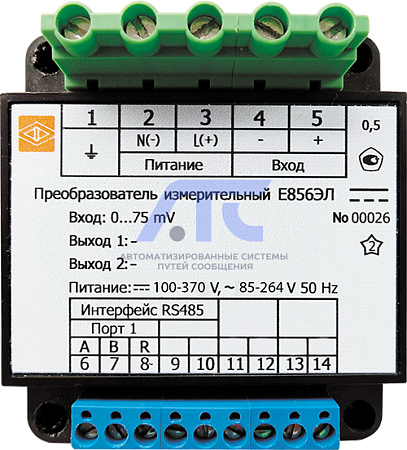

E856ЭЛ с RS485

E856ЭЛ с RS485

предназначены для измерения тока и напряжения в цепях постоянного тока электрических систем, установок и автоматизации различных объектов энергетики, сферы обороны, безопасности и промышленности.Возможность обмена информацией по интерфейсу RS485 (протокол Мodbus RTU) позволяет использовать Е856ЭЛ для передачи информации в цифровом коде в АСУ ТП. Преобразователи могут иметь исполнение без интерфейса RS485.

Преобразователи  Е856ЭЛ имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).

Технические характеристики:

• Габаритные размеры, мм: 70х85,5х89
• Масса, кг, не более: 0,5;
• Межповерочный интервал: 10 лет;
• Гарантийный срок эксплуатации: 2 года;
• Средний срок службы, не менее: 20 лет;
• Средняя наработка на отказ: 200000 ч.

Входной  сигнал	Выходной сигнал		Сопротивление нагрузки, не более
	выход 1	выход 2	Для аналогового выхода: 2,5 кОм (0...5 мА, 0...2,5...5 мА); 2 кОм (-5...0...+5 мА); 0,5 кОм (0...20 мА, 4...20 мА, 4...12...20 мА, 0...10...20 мА)

Отображение информации:

• Дополнительные возможности: подключение модулей индикации МИ120, МИ80 или табло Т44, Т54, Т74 по интерфейсу RS485 (Modbus RTU);

Телеизмерение:

• Входной сигнал: мА: 0...5, 4...20, 0...20, -5...0...5; мВ: 0...75, -75...0...75; В: 0...60, 0...100, 0...150, 0...250, 0...500, 0...1000;
• Время установления выходного сигнала, не более: 0,5 сек;
• Основная погрешность: ± 0,5 %;
• Гальваническая развязка входных и выходных цепей: Есть;
• Кратковременные перегрузки по входному сигналу: ток - кратность 20, число перегрузок 2, длительность 0,5 сек, интервал 0,5 сек; напряжение - кратность 1,5, число перегрузок 9, длительность 0,5 сек, интервал 15 сек;
• Максимальная перегрузка по входному сигналу: 120% (длительность 2 ч);
• Входное сопротивление при измерении напряжения: 1 МОм;

Интерфейс связи / Аналоговые выходы:

• Интерфейс RS485: количество: 0, 1, 2; протокол: Modbus RTU; скорость обмена: 4800, 9600, 19200, 38400 бит/сек;
• Аналоговые выходы: количество: 0, 1, 2; диапазоны: 0...5 мА, 0...20 мА, 4...20 мА, 0...2,5...5 мА, -5...0...+5 мА, 4...12...20 мА, 0...10...20 мА.

Питание

• Напряжение питания: 12ВН - (12+6/-3) В постоянного тока; 24ВН - (24+12/-6) В постоянного тока; 230В - от 85 до 264 В переменного тока частотой 50 Гц; 220ВУ - от 85 до 264 В переменного тока частотой 50 Гц или от 100 до 370 В постоянного тока;
• Мощность потребления от цепи питания, не более: 1 Вт от цепи входного сигнала (для параллельной цепи); 0,01 Вт от цепи входного сигнала (для последовательной цепи); 6 В·А от цепи питания.

Условия эксплуатации

• Рабочий диапазон температур: От -40 до +50 °С (относительная влажность 95% при +35 ºС); От -40 до +55 ºС (относительная влажность 95% при +25 ºС) - для приборов с приемкой «Морской регистр»;
• Степень защиты: IP50;
• Монтаж: На DIN-рейку 35 мм;
• Исполнения: общепромышленное; для эксплуатации на АЭС (класс безопасности - 4 по НП-001-2015); для эксплуатации на морских судах (ОМ2);
• Сечение проводов: до 4 мм² (одножильные провода); до 2,5 мм² (многожильные провода).
