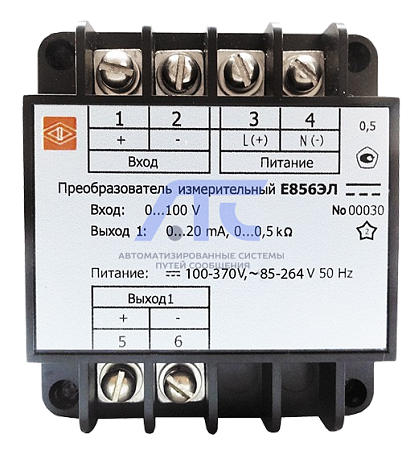

E856ЭЛ без RS485

E856ЭЛ без RS485

предназначены для измерения тока и напряжения в цепях постоянного тока. Преобразователи могут применяться для контроля токов и напряжения электрических систем, установок и автоматизации различных объектов энергетики, сферы обороны, безопасности и промышленности.

Возможность обмена информацией по интерфейсу RS485 позволяет использовать преобразователи для передачи информации в цифровом коде в АСУ ТП. Преобразователи могут иметь исполнение без интерфейса RS485.

Преобразователи  Е856ЭЛ имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).

Технические характеристики:

• Габаритные размеры, мм: 70х86х80;
• Масса, кг, не более: 0,5;
• Межповерочный интервал: 10 лет;
• Гарантийный срок эксплуатации: 2 года;
• Средний срок службы, не менее: 20 лет;
• Средняя наработка на отказ: 200000 ч.

Входной  сигнал	Выходной сигнал		Сопротивление нагрузки, не более
	выход 1	выход 2	Для аналогового выхода: 2,5 кОм (0...5 мА, 0...2,5...5 мА); 2 кОм (-5...0...+5 мА); 0,5 кОм (0...20 мА, 4...20 мА, 4...12...20 мА, 0...10...20 мА)
0...5 мА, 4...20 мА, 0...20 мА, -5...0...5 мА, 0...75 мВ,   -75...0...75 мВ, 0...60 В, 0...100 В,  0...150 В, 0...250 В, 0...500 В, 0...1000 В	0...5 мА, 0...20 мА,  4...20 мА, 0...2,5...5 мА,  -5...0...+5 мА, 4...12...20 мА,  0...10...20 мА	0...5 мА,  0...20 мА,  4...20 мА, 0...2,5...5 мА,  -5...0...+5 мА, 4...12...20 мА,  0...10...20 мА

• Дополнительные возможности: подключение модулей индикации или табло по интерфейсу RS485;

Телеизмерение:

• Входной сигнал: мА: 0...5, 4...20, 0...20, -5...0...5; мВ: 0...75, -75...0...75; В: 0...60, 0...100, 0...150, 0...250, 0...500, 0...1000;
• Пределы основной погрешности: ± 0,5 %;
• Гальваническая развязка входных и выходных цепей, цепей питания: Есть;
• Кратковременные перегрузки по входному сигналу: ток - кратность 20, число перегрузок 2, длительность 0,5 сек, интервал 0,5 сек; напряжение - кратность 1,5, число перегрузок 9, длительность 0,5 сек, интервал 15 сек;
• Входное сопротивление при измерении напряжения: 1 МОм (0,995...1,005 МОм);

Интерфейс связи / Аналоговые выходы:

• Интерфейс RS485: количество: 0, 1, 2; протокол: Modbus RTU; скорость обмена: 4800, 9600, 19200, 38400 бод;
• Аналоговые выходы: количество: 0, 1, 2; диапазоны: 0...5 мА, 0...20 мА, 4...20 мА, 0...2,5...5 мА, -5...0...+5 мА, 4...12...20 мА, 0...10...20 мА;
• Время установления выходного аналогового сигнала, не более: 0,5 с;

Питание:

• Напряжение питания: 12ВН - (12+6/-3) В постоянного тока; 24ВН - (24+12/-6) В постоянного тока; 230В - от 85 до 264 В переменного тока частотой 50 Гц; 220ВУ - от 85 до 264 В переменного тока частотой 50 Гц или от 100 до 370 В постоянного тока;
• Мощность потребления от цепи питания, не более: 1 Вт от цепи входного сигнала (для параллельной цепи); 0,01 Вт от цепи входного сигнала (для последовательной цепи); 6 В·А от цепи питания;

Условия эксплуатации

• Рабочий диапазон температур: От -40 до +50 °С;
• Степень защиты: IP50;
• Монтаж: На DIN-рейку;
• Сечение проводов: до 4 мм² (одножильные провода); до 2,5 мм² (многожильные провода);
• Максимальная перегрузка по входному сигналу: 120% (длительность 2 ч).
