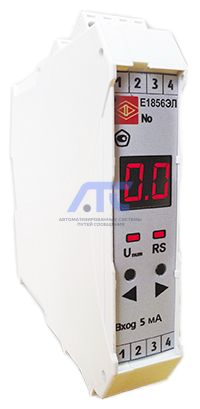

Е1856ЭЛ

Е1856ЭЛ

предназначены для измерения тока и напряжения в цепях постоянного тока.

Преобразователи могут применяться для контроля токов и напряжений электрических систем, установок и автоматизации различных объектов энергетики и промышленности.

Возможность программного выбора диапазона входного и выходного сигналов позволяет оперативно решать вопросы по применению преобразователей с различными значениями диапазона и вида входного сигнала.

Изменение параметров преобразователей доступно с помощью специализированной программы «Конфигуратор», либо кнопками на передней панели.

Технические характеристики

• Габаритные размеры, мм: 23х111х115;
• Масса, кг, не более: 0,3;
• Межповерочный интервал: 8 лет;
• Гарантийный срок эксплуатации: 2 года;
• Средний срок службы, не менее: 20 лет;
• Средняя наработка на отказ: 200000 ч.

Отображение информации:

• Светодиодная индикация: двухразрядный семисегментный индикатор для отображения процентной шкалы входного сигнала; два единичных светодиодных индикатора для индикации работы интерфейса и напряжения питания;
• Обновление индикации: период обновления от 0,1 до 10 сек.; зона нечувствительности от 0% до 2% (перепрограммируется через программу «Конфигуратор»);
• Дополнительные возможности: подключение модулей индикации МИ120, МИ80 или табло Т44, Т54, Т74 по интерфейсу RS485 (Modbus RTU).

Телеизмерение:

• Входной сигнал: перепрограммирование вида входного сигнала (ток или напряжение), диапазона входного сигнала на любой из данных диапазонов через программу «Конфигуратор» или с помощью кнопок на передней панели: мА: 0...5, 4...20, 0...20, -5...0...5; мВ: 0...75, -75...0...75; В: 0...60, 0...100, 0...150, 0...250, 0...500;
• Время измерения: от 0,1 до 1 сек. (перепрограммируется через программу «Конфигуратор» или с помощью кнопок на передней панели);
• Основная погрешность: ± 0,5 %;
• Гальваническая развязка входных и выходных цепей, цепей питания: Есть;
• Кратковременные перегрузки по входному сигналу: ток - кратность 20, число перегрузок 2, длительность 0,5 сек, интервал 0,5 сек; напряжение - кратность 1,5, число перегрузок 9, длительность 0,5 сек, интервал 15 сек;
• Максимальная перегрузка по входному сигналу: 150% (длительность 2 ч);
• Входное сопротивление: не более 0,02 Ом – для каждой последовательной цепи (тока); не менее 1 МОм – для параллельной цепи (напряжения).

Интерфейс связи / Аналоговый выход:

• Интерфейс RS485: количество: 0, 1; протокол: Modbus RTU; скорость обмена: 4800, 9600, 19200, 38400 бит/с (параметры перепрограммируются через программу «Конфигуратор» или с помощью кнопок на передней панели);
• Аналоговый выход: количество: 0, 1; программируемые диапазоны: 0...5 мА, 0...20 мА, 4...20 мА, 0...2,5...5 мА, 4...12...20 мА, 0...10...20 мА, -5...0...+5 мА (диапазон и параметры программируются через программу «Конфигуратор» или с помощью кнопок на передней панели).

Дискретный выход:

• Дискретный выход: количество: 0, 1; постоянное напряжение: 300 В, 100 мА; переменное напряжение: 200 В, 100 мА (параметры программируются через программу «Конфигуратор» или с помощью кнопок на передней панели);
• Срабатывание: включение при достижении входного сигнала значения порога срабатывания; мигание цифровых семисегментных индикаторов (настраивается в ПО «Конфигуратор»).

Питание:

• Напряжение питания: 12ВН - (12+6/-3) В постоянного тока; 24ВН - (24+12/-6) В постоянного тока; 230В - от 85 до 253 В переменного тока частотой 50 Гц; 220ВУ - от 85 до 253 В переменного тока частотой 50 Гц или от 120 до 265 В постоянного тока;
• Мощность потребления, не более: 0,5 Вт от цепи входного сигнала (для параллельной цепи); 0,01 Вт от цепи входного сигнала (для последовательной цепи); 6 В·А от цепи питания.

Условия эксплуатации

• Рабочий диапазон температур: От -40 до +50 °С (относительная влажность 95 % при +35 ºС);
• Степень защиты: IP50;
• Монтаж: На DIN-рейку 35 мм;
• Исполнения: общепромышленное; для эксплуатации на АЭС (класс безопасности - 4 по НП-001-2015);
• Сечение проводов: до 2,5 мм².
