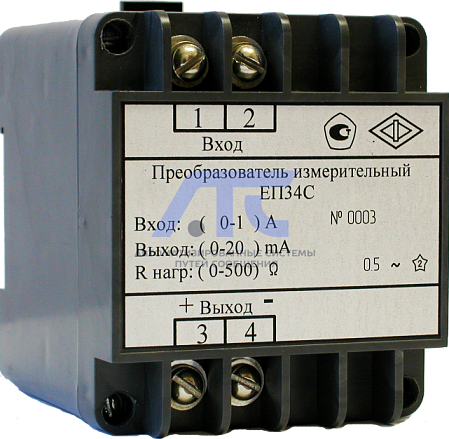

ЕП34С

ЕП34С

предназначены для линейного преобразования переменного тока в электрических цепях с номинальным напряжением до 660 В в унифицированный выходной сигнал постоянного тока. Преобразователи могут применяться для контроля токов электрических систем и установок, для автоматизации различных объектов энергетики и в других областях промышленности.

Преобразователи относятся к одноканальным изделиям. Монтаж преобразователей производится на стандартную DIN-рейку шириной 35 мм.

ЕП34С внесены в Госреестр СИ РФ № 32200-06, срок действия до 14 апреля 2027 г.

Технические характеристики

• Габаритные размеры, мм: 70х85,5х79;
• Масса, кг, не более: 0,4;
• Межповерочный интервал: 24 мес. (при 8-часовой суточной наработке);
• Гарантийный срок эксплуатации: 4 года;
• Средний срок службы, не менее: 10 лет;
• Средняя наработка на отказ: 20000 ч;

Диапазон входного сигнала	Диапазон выходного тока, мА	Сопротивление нагрузки, Ом	Питание
переменный ток, А
0...0,5; 0...1; 0...2,5; 0...5	0...5	0...2500	от измеряемой цепи
	0...20	0...500
0...25; 0...50; 0...100	0...20	0...500

Телеизмерение

• Входной сигнал: А: 0...0,5; 0...1; 0...2,5; 0...5; 0...25; 0...50; 0...100;
• Основная погрешность: ±0,5 %;
• Гальваническая развязка входных и выходных цепей: есть;
• Кратковременные перегрузки по входному сигналу: ток - кратность 20, число перегрузок 2, длительность 0,5 сек., интервал 0,5 сек.; напряжение - кратность 1,5, число перегрузок 9, длительность 0,5 сек., интервал 15 сек.;
• Максимальная перегрузка по входному сигналу: 120% (длительность 2 ч).

Аналоговый выход:

• Аналоговый выход: количество: 1; диапазон: 0...5 мА; 0...20 мА;
• Время установления выходного аналогового сигнала, не более: 0,5 с.

Питание:

• Питание: измеряемая цепь;
• Мощность потребления, не более: от цепи входного сигнала 1,2 В·А.

Условия эксплуатации:

• Рабочий диапазон температур: от -30 до +50 ºС (относительная влажность 95 % при +35 ºС);
• Степень защиты: IP00;
• Монтаж: На DIN-рейку 35 мм и на панель;
• Сечение проводов: до 2,5 мм2.
