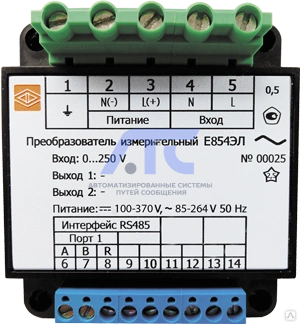

E854ЭЛ с RS485

E854ЭЛ с RS485

предназначены для линейного преобразования входного сигнала переменного тока и напряжения частотой 50 Гц в один или два унифицированных гальванически развязанных выходных сигнала постоянного тока.

Преобразователи применяются для контроля токов и напряжений электрических систем, установок, для автоматизации различных объектов энергетики. Наличие интерфейса RS485 позволяет использовать преобразователи для передачи информации в цифровом коде в автоматизированную систему.

Преобразователи  Е854ЭЛ имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).

Технические характеристики:

• Габаритные размеры, мм: 70х85,5х89;
• Масса, кг, не более: 0,4;
• Межповерочный интервал: 10 лет;
• Гарантийный срок эксплуатации: 2 года;
• Средний срок службы, не менее: 20 лет;
• Средняя наработка на отказ: 200000 ч.

Отображение информации:

• Дополнительные возможности: подключение модулей индикации или табло по интерфейсу RS485;

Телеизмерение:

• Входной сигнал: А: 0…0,5; 0…1; 0…2,5; 0…5; В: 0…125, 0…250, 75…125, 150…250, 0…100, 0…400, 0…500;
• Пределы основной погрешности: ± 0,5 %;
• Гальваническая развязка входных и выходных цепей, цепей питания: Есть;
• Кратковременные перегрузки по входному сигналу: ток - кратность 20, число перегрузок 2, длительность каждой перегрузки 0,5 сек., интервал между перегрузками 0,5 сек.; напряжение - кратность 1,5, число перегрузок 9, длительность каждой перегрузки 0,5 сек., интервал между перегрузками 15 сек.;
• Входное сопротивление при измерении напряжения: 1 МОм (0,995...1,005 МОм);

Интерфейс связи / Аналоговые выходы:

• Интерфейс RS485: количество: 0, 1, 2; протокол: Modbus RTU; скорость обмена: 4800, 9600, 19200, 38400 бод;
• Аналоговые выходы: количество: 0, 1, 2; диапазоны: 0…5 мА; 4…20 мА; 0…20 мА;
• Время установления выходного аналогового сигнала, не более: 0,5 с;

Питание:

• Напряжение питания: 220ВУ - от 85 до 264 В переменного тока частотой 50 Гц или от 100 до 370 В постоянного тока; 230В - от 85 до 264 В переменного тока частотой 50 Гц; 12ВН - (12+6/-3) В постоянного тока; 24ВН - (24+12/-6) В постоянного тока;
• Мощность потребления от цепи питания, не более: 1 Вт от цепи входного сигнала (для параллельной цепи); 0,01 Вт от цепи входного сигнала (для последовательной цепи); 6 В·А от цепи питания;

Диапазон преобразования входного сигнала		Диапазон изменения выходного сигнала, мA		Сопротивление нагрузки не более, Ом
переменный ток, A	напряжение переменного тока, В	выход 1	выход 2
-	0…125, 0…250, 75…125, 150…250, 0…100, 0…400, 0…500	0…5	0…5	0…2500
		4…20, 0…20	4…20, 0…20	0…500
0…0,5; 0…1; 0…2,5; 0…5	-	0…5	0…5	0…2500
		4…20, 0…20	4…20, 0…20	0…500

Условия эксплуатации:

• Рабочий диапазон температур: От -40 до +50 °С;
• Степень защиты: IP50;
• Монтаж: на DIN-рейку;
• Сечение проводов: до 4 мм² (одножильные провода); до 2,5 мм² (многожильные провода);
• Максимальная перегрузка по входному сигналу: 120% (длительность 2 ч).
