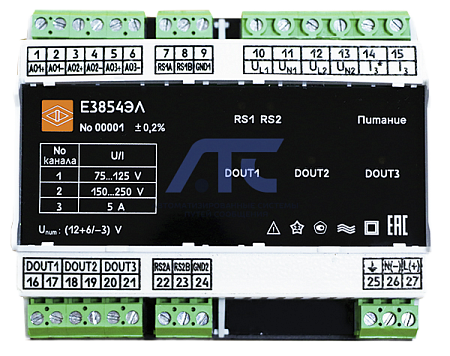

Е3854ЭЛ

Е3854ЭЛ

предназначены для измерения и преобразования электрических параметров в однофазных, трехфазных электрических сетях переменного тока, а также других цепях переменного тока в выходные дискретные и аналоговые сигналы, передачи результата измерения и преобразования по последовательному цифровому интерфейсу RS485.

Однофазные преобразователи могут применяться в трехфазных электрических сетях для измерения и преобразования параметров одной фазы. Трехфазные преобразователи применяются для измерения и преобразования электрических параметров в трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока.

Возможность обмена информацией по интерфейсу RS485, наличие выходных аналоговых сигналов и дискретных выходов позволяют использовать преобразователи в автоматизированных системах различного назначения.

Технические характеристики

• Габаритные размеры, мм: 107,6х90х61;
• Масса, кг, не более: 0,35;
• Межповерочный интервал: 10 лет;
• Гарантийный срок эксплуатации: 3 года;
• Средний срок службы, не менее: 20 лет;
• Средняя наработка на отказ: 200000 ч.

Отображение информации:

• Светодиодная индикация (единичные индикаторы) - работа интерфейса RS485; работа дискретных выходов; наличие напряжения питания;
• Дополнительные возможности: подключение модулей индикации МИ120, МИ80 или табло Т44, Т54, Т74 по интерфейсу RS485 (Modbus RTU).

Телеизмерение:

• Время измерения, не более: 0,1 сек;
• Основная погрешность: по току и напряжению: ±0,2 %; по частоте: ±0,01 Гц; по аналоговому выходу: ±0,5 %;
• Гальваническая развязка входных и выходных цепей, цепей питания: Есть;
• Кратковременные перегрузки по входному сигналу: ток - кратность 20, число перегрузок 2, длительность 0,5 сек, интервал 0,5 сек; напряжение - кратность 1,5, число перегрузок 9, длительность 0,5 сек, интервал 15 сек;
• Максимальная перегрузка по входному сигналу: 150% (длительность 2 ч);
• Входное сопротивление при измерении напряжения: 50 кОм (предел 50 В); 100 кОм (предел 100 В); 120 кОм (предел 125 В); 250 кОм (предел 250 В); 450 кОм (предел 500 В).

Интерфейс связи / Аналоговые выходы

• Интерфейс RS485: количество: 1, 2; протокол: Modbus RTU; скорость обмена: 9600, 19200, 38400, 57600 бит/сек;
• Аналоговые выходы: количество: 0, 1, 2, 3; диапазоны: 0...5 мА, 4...20 мА, 0...20 мА;
• Время установления выходного аналогового сигнала, не более: 0,2 с.

Дискретные выходы:

• Дискретные выходы: количество: 0, 1, 2, 3;
• Параметры дискретных выходов: максимальный ток: 0,2 А (оптореле) или 5 А (реле); постоянное напряжение: 300 В, 0,2 А или 30 В, 5 А; переменное напряжение: 240 В, 0,2 А или 250 В, 5 А.

Питание:

• Напряжение питания: 12ВН - (12 +6/-3) В постоянного тока; 24ВН - (24 +12/-6) В постоянного тока; 220ВУ - от 90 до 264 В переменного тока частотой (50 ± 3) Гц или от 130 до 370 В постоянного тока; 230В - от 90 до 264 В переменного тока частотой (50 ± 3) Гц; 230В(ИЦ) - от 90 до 264 В переменного тока частотой (50 ± 3) Гц (только для однофазных преобразователей);
• Мощность потребления, не более: 3 В·А (от цепи питания с максимальным набором выходов); 0,6 В·А (по измерительным цепям напряжения); 0,1 В·А (по измерительным цепям тока); 3 В·А (по измерительным цепям напряжения с питанием от измерительной цепи).

Условия эксплуатации:

• Рабочий диапазон температур: От -40 до +70 °С (относительная влажность 95 % при +35 ºС);
• Степень защиты: IP30;
• Монтаж: На DIN-рейку 35 мм;
• Исполнения: общепромышленное; для эксплуатации на АЭС (класс безопасности - 4 по НП-001-2015);
• Сечение проводов: до 4 мм2 (одножильные провода); до 2,5 мм2 (многожильные провода).
