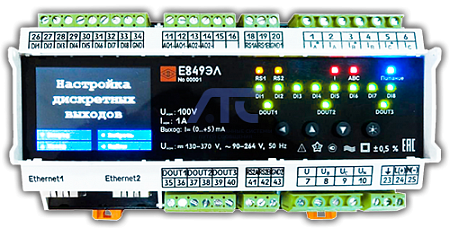

Е849ЭЛ (исполнение «L»)

Е849ЭЛ (исполнение «L»)

предназначены для измерения и преобразования активной и/или реактивной мощности в однофазных и трехфазных 3-х и 4-х проводных электрических сетях переменного тока в унифицированные выходные сигналы постоянного тока и последовательность цифровых сигналов для передачи по интерфейсам RS485 (протоколы МЭК 60870-5-101 с меткой времени, Modbus RTU), Ethernet (протоколы МЭК 61850-8-1 (MMS), МЭК 60870-5-104 с меткой времени, Modbus TCP).

Быстродействие (время измерения/преобразования – 100мс), точность измерения входных сигналов (по мощности – 0,5), различные способы передачи информации, широкий диапазон рабочих температур (от -40 до +70 °С) позволяют применять Е849ЭЛ на  объектах электроэнергетики в каналах измерения и связи систем телемеханики, АСУ ТП, ССПИ и СМиУКЭ во всех климатических зонах.

Е849ЭЛ имеет свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).

Технические характеристики:

• Габаритные размеры, мм: 162×91×61;
• Масса, кг, не более: 0,6;
• Межповерочный интервал: 11 лет (с ЖК-дисплеем – 8 лет);
• Гарантийный срок эксплуатации: 24 мес.;
• Средний срок службы, не менее: 20 лет (с ЖК-дисплеем – 15 лет);
• Средняя наработка на отказ: 250000 ч (с ЖК-дисплеем – 150000 ч).

Телеизмерение

• Входные сигналы: номинальное значение входного сигнала: А: 1; 5 (от 0,02 до 2,0·Iном); В (фазное/линейное): 57,7/100, 220/380, 230/400 (от 0,02 до 1,2·Uном); частота входного сигнала: от 45 до 55 Гц; примечание: возможно подключение через трансформатор напряжения 100 В или трансформатор тока 1 А, 5 А (коэффициенты трансформации перепрограммируются через программу «Конфигуратор»);
• Время измерения: 0,1 сек;
• Основная погрешность: по мощности: ± 0,5 %; по частоте: ± 0,01 Гц; по аналоговому выходу: ± 0,5 %;
• Гальваническая развязка входных и выходных цепей, цепей питания, интерфейсов: Есть;
• Кратковременные перегрузки по входному сигналу: ток - кратность 20, число перегрузок 2, длительность 0,5 сек, интервал 0,5 сек; напряжение - кратность 1,5, число перегрузок 9, длительность 0,5 сек, интервал 15 сек;
• Максимальная перегрузка по входному сигналу: 150% (длительность 2 ч);
• Входное сопротивление для каждой параллельной цепи, не менее: 1 МОм.

Интерфейсы связи / Аналоговые выходы

• Интерфейс RS485: количество: 1, 2; протоколы: МЭК 60870-5-101 (с меткой времени), Modbus RTU; скорость передачи данных: 9600, 19200, 38400, 57600 бит/сек;
• Интерфейс Ethernet: количество: 0, 1, 2; 100BASE-TX; протоколы: МЭК 61850-8-1 (MMS), МЭК 60870-5-104 (с меткой времени), Modbus ТСР; примечание: только на одном интерфейсе Ethernet поддерживается протокол МЭК 61850-8-1 (MMS);
• Интерфейс Bluetooth: количество: 0, 1; примечание: только для преобразователей исполнения «L» (габ. размер 162×91×61 мм); Bluetooth 4.0 (обеспечивается соединение с устройствами с версией интерфейса не ниже 2.1+ EDR класс 2; расстояние прямой видимости – не более 10 метров);
• Аналоговые выходы: количество: 0, 1, 2, 3; перепрограммируемые диапазоны: 0…5 мА, 4…20 мА, 0…20 мА, 0…2,5…5 мА, 4…12…20 мА, -5…0…+5 мА, 0...10...20 мА (диапазон и параметры программируются через программу «Конфигуратор» или с помощью кнопок на передней панели);
• Время установления выходного аналогового сигнала, не более: 0,5 сек;

Питание

• Напряжение питания: 24ВН - (24+12/-6) В постоянного тока; 220ВУ - от 85 до 305 В переменного тока частотой (50 ± 0,5) Гц или от 110 до 430 В постоянного тока; измерительная цепь - от 85 до 305 В переменного тока частотой (50 ± 0,5) Гц;
• Мощность потребления, не более: по цепи питания при номинальных значениях входных сигналов: 8 В·А; для последовательной цепи при номинальном значении тока и номинальном значении частоты: 0,1 В·А; для параллельной цепи при номинальном значении напряжения и номинальном значении частоты: 0,05 В·А.

Условия эксплуатации

• Рабочий диапазон температур: без ЖК-дисплея: от -40 до +70 °С (относительная влажность 98 % при +35 ºС); с ЖК-дисплеем: от -20 до +70 °С (относительная влажность 90 % при +30 °С); с приемкой «Морской регистр»: от -40 до +55 ºС (относительная влажность 90 % при +25 ºС);
• Степень защиты: IP30 по ГОСТ 14254-2015;
• Электромагнитная совместимость: ГОСТ Р МЭК 61326-1-2014 для класса А;
• Помехоустойчивость: ГОСТ Р МЭК 61326-1-2014 для класса А;
• Уровень индустриальных помех: ГОСТ 30805.22-2013 для класса A;
• Устойчивость к механическим воздействиям: группа N1 по ГОСТ Р 52931-2008; для приборов с приемкой «Морской регистр» в соответствии с требованиями РМ РС (Приложение 13, 14 р.10, ч.IV Пр. РС/ТН);
• Монтаж: DIN-рейка 35 мм;
• Исполнения: общепромышленное; для эксплуатации на АЭС (класс безопасности 4 по НП-001-2015); для эксплуатации на морских судах (ОМ2) (в исполнении «L» в габаритном размере 162×91×61 мм, кроме исполнения с ЖК-дисплеем);
• Сечение проводов: для преобразователя в габаритном размере 108×91×57 мм: 0,5 мм² (подключение к интерфейсам RS485, дискретным входам); 1,5 мм² (подключение к дискретным и аналоговым выходам); 2,5 мм² (подключение к измерительным входам тока и напряжения, цепи питания); для преобразователя со специальным исполнением «L» в габаритном размере 162×91×61 мм: 2,5 мм².
