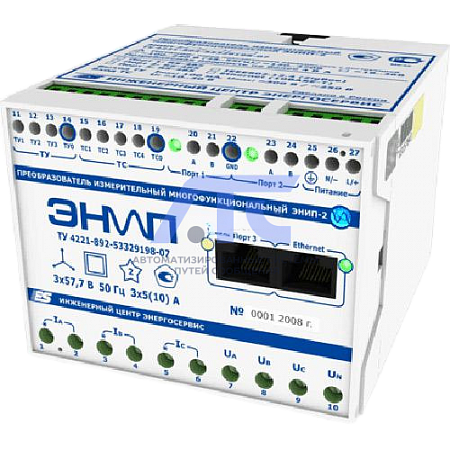

ЭНИП-2

ЭНИП-2

Позволяет выполнять высокоточные измерения параметров электрической сети в широком диапазоне входных сигналов с высоким быстродействием и привязкой к единому астрономическому времени.

Имеет различные интерфейсы и протоколы обмена для передачи данных в АСУ ТП и системы мониторинга.

Компактные габариты и широкий температурный диапазон расширяют сферу применения.

Предназначен для применения на электростанциях, подстанциях, промышленных предприятиях и в сетевых компаниях.

Технические характеристики

• Отображение информации через внешние индикаторы (ЭНМИ) по RS-485;
• Встроенные журналы событий и архивов;
• Рабочая температура: -40ºС до +55°С;
• Степень защиты: IP40;
• Габаритные размеры: 75x100x110 мм;

Измеряемые и вычисляемые параметры:

• Действующие значения фазных и междуфазных напряжений;
• Действующие значения фазных токов;
• Фазная и суммарная активная, реактивная и полная мощность;
• Частота сети;
• Коэффициенты мощности (cosφ);
• Активная и реактивная энергия (технический учет).

Точность измерений:

• Напряжение: приведенная погрешность ±0,2% (0,2Uном-1,5Uном);
• Ток: приведенная погрешность ±0,2% (0,2Iном-2Iном);
• Мощность: приведенная погрешность ±0,5%;
• Частота: абсолютная погрешность 10 мГц.

Интерфейсы связи:

• Порт 1, 2: RS-485 (МЭК 60870-5-1/ModBus RTU) 4800-57600 бит/с;
• Порт 3: RS-485 (ModBus RTU) 4800-57600 бит/с (расширенная версия);
• Порт 4: Ethernet 10Base-T (МЭК 60870-5-104) (расширенная версия).

Система времени

• Погрешность хода часов: не более 500 мкс при синхронизации;
• Дискретность меток времени: 1 мс;
• Синхронизация: от блока ЭНКС-2;
• Уход времени без синхронизации: не более 0,3 с/сутки.

Конфигурации дискретных входов/выходов

• Вариант 1: 4 входа, 3 выхода;
• Вариант 2: 8 входов.
