Мультиметр IT–8–RUT

Мультиметр IT–8–RUT

предназначен для измерения электрического сопротивления, напряжения и температуры.
Прибор может применяться в приборостроении, машиностроении, для контроля в электронной промышленности, при измерении параметров термопреобразователей при их производстве и эксплуатации.
Прибор имеет два независимых канала измерения:

• I–й канал предназначен для измерения электрического сопротивления и температуры и снабжен круглым 4–х контактным герметичным соединителем, расположенным в нижней части корпуса. В качестве первичных преобразователей используются термопреобразователи сопротивления с НСХ в соответствии с ГОСТ 6651–2009 – 50М; 100П; Pt100; Pt1000. Измерение проводится по 4–х проводной схеме подключения;
• II–й канал предназначен для измерения электрического напряжения и температуры и снабжен плоским 2–х контактным соединителем, расположенным в верхней части корпуса прибора. В качестве первичных преобразователей используются преобразователи термоэлектрические с НСХ в соответствии с ГОСТ Р 8.585– 2001 – ТПП(S); ТПП(R).

На цифровой индикатор прибора выводится измеренное значение с одного выбранного оператором канала, переключение между каналами осуществляется нажатием соответствующей кнопки на клавиатуре прибора.

Технические особенности мультиметра IT–8–RUT:

• Прибор выполнен в климатическом исполнении УХЛ категории 2.1 по ГОСТ 15150–69.
• Прибор допускаются эксплуатировать при температуре окружающего воздуха от минус 40 до плюс 55 °С, относительной влажности до 95 % и атмосферном давлении (84,0–106,7) кПа.
• Допускается кратковременная эксплуатация прибора при температуре минус 50 в течение не более 2–х минут.
• Дополнительные ограничения на температурный диапазон эксплуатации прибора могут накладывать используемые элементы питания.
• По способу защиты от поражения электрическим током прибор выполнен, как изделие III класса по ГОСТ 12.2.007.0–75.
• По степени защиты от доступа от проникновения внешних предметов и воды прибор соответствует IР41 по ГОСТ 14254–96.
• НЕ ДОПУСКАЕТСЯ попадания влаги внутрь прибора.
• ЗАПРЕЩАЕТСЯ эксплуатация прибора в агрессивных средах с содержанием кислот, щелочей и пр.

Технические характеристики мультиметра IT–8–RUT:

1. Электропитание прибора осуществляется от четырех элементов питания типа ААА номинальным напряжением 1,5 В или 1,2 В. Диапазон напряжения питания от 4,4 до 6,5 В.
2.  Количество каналов измерения – 2.
3. Дискретность отсчѐта результатов измерения прибора:
   а) электрическое сопротивление в диапазоне – от нуля до 160 Ом – 0,001 Ом; свыше 160 Ом – 0,01 Ом;
   б) электрическое напряжение – 0,001 мВ;
   в) температура – 0,1 °С.
4. Диапазон измерения температуры прибора с подключенным термопреобразователем равен области пересечения диапазонов измерения прибора и термопреобразователя, а суммарная абсолютная погрешность равна сумме абсолютных погрешностей прибора и термопреобразователя.
5. Датчиком температуры холодного спая II–ого канала прибора служит интегральный датчик, имеющий хороший тепловой контакт с соединителем.
6. С целью уменьшения суммарной погрешности прибора и термопреобразователя в приборе имеется возможность юстировки введением поправочных коэффициентов.
7. Дополнительная погрешность прибора, вызванная изменением температуры окружающей среды в рабочем диапазоне от номинального значения плюс 20 0С, на каждые 10 0С изменения температуры окружающей среды:
   – при измерении электрического сопротивления – не более ±30% от абсолютной погрешности;
   – при измерении электрического напряжения – не более ±10 % от абсолютной погрешности;
   – при измерении температуры – не более ±10% от абсолютной погрешности.
8. Прибор обеспечивает:
   а) запоминание минимального и максимального значений измеренной величины с момента включения прибора;
   б) звуковую и световую сигнализацию о выходе измеряемой величины за пределы измеряемого диапазона;
   в) звуковую и световую сигнализацию о выходе измеряемой величины за заданные пороги сигнализации.
   Область задания порогов сигнализации соответствует диапазону измерений электрического сопротивления, электрического напряжения и температуры для каждого типа термопреобразователя.
9. В приборе реализована корректировка сдвига и наклона измерительной характеристики на заданную величину.
10. Прибор обеспечивает автоматическое отключение питания прибора через заданное время – от 1 до 60 мин. Время отключения питания задаѐтся Потребителем.
11. При включении прибор производит диагностику состояния элементов питания.
12. Максимальная потребляемая мощность – не более 100,0 мВт.
13. Термопреобразователи сопротивления присоединяются к прибору по четырехпроводной схеме подключения проводников;
    – преобразователи термоэлектрические – при помощи термопарного или компенсационного кабеля соответствующего типа с учѐтом знака полярности.
    Электрическая прочность изоляции входных электрических цепей между собой должна выдерживать в течение 1 мин испытательное напряжение 250 В практически синусоидальной формы частотой (50+-1) Гц при нормальных условиях.
14. Средняя наработка на отказ – не менее 40000 ч.
15. Средний срок службы – не мене 5 лет.
16. Время непрерывной работы до смены элементов питания – до 200 ч.
17. Габаритные размеры прибора, без соединителей – не более, мм: длина – 167,0; ширина – 81,0; высота – 32,0.
18. Масса прибора – не более 0,25 кг.

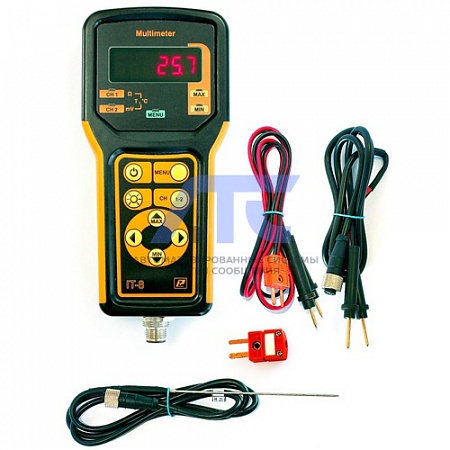

Комплект поставки мультиметра IT–8–RUT:

1. Мультиметр IT–8–RUT РЭЛС.411252.001 – 1 шт.
2. Батарея ААА (L03) ГОСТ Р МЭК 60086–1–2010 – 4 шт.
3. Соединитель SU–1 для измерения напряжения РЭЛС.421941.009 – 1 шт.
4. Соединитель SR–1 для измерения сопротивления РЭЛС.421941.012 – 1 шт.
5. Плоский мини–разъѐм для подключения термопар S и R ZZ–M09–S – 1 шт.
6. Термопреобразователь ТСПr–Pt1000–К1И-В–КК–2–100 РЭЛС.405112.005 – 1 шт.
7. Методика юстировки РЭЛС.411252.001 И1 – по заявке.
8. Руководство по эксплуатации РЭЛС.411252.001 РЭ – 1 шт.
9. Сумка для прибора РЭЛС.323382.003 – 1 шт.

Примечания:

1. Батареи ААА поставляются отдельно , в полиэтиленовом пакете.
2. Внешний вид принадлежностей к прибору приведен в приложении А.
3. Приборы могут поставляться с термопреобразователями сопротивления с другой НСХ и другим конструктивным исполнением по заявке Заказчика.
4. Поставка прибора в транспортной таре в зависимости от количества приборов и по заявке Заказчика.
