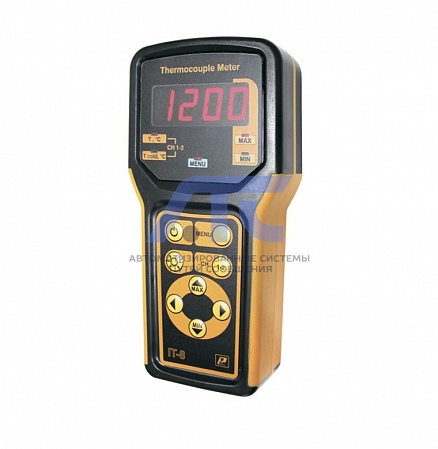

Измерители температуры переносные IT–8

Измерители температуры переносные IT–8

предназначены для преобразования выходных сигналов первичных измерительных преобразователей (термопреобразователей сопротивления, термоэлектрических преобразователей) и отображения на цифровом индикаторе текущего значения температуры. Приборы применяются в пищевой промышленности, сельском и коммунальном хозяйствах, машиностроении и других отраслях промышленности для измерения температуры.
Приборы подразделяются по типу входа каждого канала прибора. Используются следующие типы входа:
– Pt – для подключения термопреобразователей сопротивления с НСХ Pt1000 ГОСТ 6651–2009;
– TS – для подключения термопреобразователей сопротивления с НСХ 50М; 100П; Pt100 ГОСТ 6651–2009;
– К – для подключения преобразователя термоэлектрического с НСХ К по ГОСТ Р 8.585–2001;
– SR – для подключения преобразователей термоэлектрических с НСХ ТПП(S); ТПП(R) по ГОСТ Р 8.585–2001;
– Тэкс, Тхс – специальный тип входа, используемый для контроля температуры окружающей среды и приборной части соединителя (температуры холодного спая для приборов со входом К, SR).
Прибор осуществляет преобразование выходных сигналов первичных измерительных преобразователей (термопреобразователей сопротивления или термоэлектрических преобразователей) и отображение на цифровом индикаторе текущего значения температуры.

Технические особенности измерителя температуры переносного IT–8:

• Приборы выполнены в климатическом исполнении УХЛ категории 2.1 по ГОСТ 15150–69.
• По способу защиты от поражения электрическим током прибор выполнен, как изделие III класса по ГОСТ 12.2.007.0–75.
• По степени защиты от проникновения внешних предметов и воды прибор соответствует IР41 по ГОСТ 14254–96.
• Приборы допускаются эксплуатировать при температуре окружающего воздуха от минус 40 до плюс 55 °С, относительной влажности до 95 % и атмосферном давлении (84,0–106,7) кПа.
• НЕ ДОПУСКАЕТСЯ попадания влаги внутрь прибора.
• ЗАПРЕЩАЕТСЯ эксплуатация прибора в агрессивных средах с содержанием кислот, щелочей и пр.
• Допускается кратковременная эксплуатация приборов при температуре минус 50 в течение не более 2–х минут.
• Дополнительные ограничения на температурный диапазон эксплуатации приборов могут накладывать используемые элементы питания.
• Прибор подлежит первичной поверке при выпуске из производства, периодической поверке и поверке после ремонта. Интервал между поверками – 2 года.

Технические характеристики измерителя температуры переносного IT–8:

1. Электропитание приборов осуществляется от четырех элементов питания типа ААА номинальным напряжением 1,5 В или 1,2 В.
2. Количество каналов измерения – 2.
3. Дополнительная погрешность прибора, вызванная изменением температуры окружающей среды в рабочем диапазоне от номинального значения плюс 20 °С – не более: ±(0,1+0,0006Т) °С на каждые 10 °С изменения температуры окружающей среды.
4. Дискретность отсчёта результатов измерения прибора: а) для канала с типом входа – Pt, TS: – в диапазоне от минус 200 до минус 100 °С – 1,0 °С; – в диапазоне от минус 99,9 до плюс 800 °С – 0,1 °С; б) для канала с типом входа – К, SR: – в диапазоне от минус 50,0 до плюс 999,9 °С – 0,1 °С; – в диапазоне от плюс 1000 до плюс 1700 °С – 1,0 °С.
5. Время измерения температуры по каждому каналу прибора – не более: – для канала с типом входа – Pt, TS – 0,9 с; – для канала с типом входа – К, SR – 0,3 с.
6. Прибор обеспечивает: а) запоминание минимального и максимального значений измеренной величины с момента включения прибора; б) звуковую и световую сигнализацию о выходе измеряемой величины за пределы измеряемого диапазона; в) звуковую и световую сигнализацию о выходе измеряемой величины за заданные пороги сигнализации. Область задания порогов сигнализации соответствует диапазону измерений температуры.
7. В приборе реализована корректировка сдвига и наклона измерительной характеристики на заданную величину.
8. Прибор обеспечивает автоматическое отключение питания прибора через заданное время – от 1 до 60 мин. Примечание – Время отключения питания задаётся Потребителем.
9. При включении прибор производит диагностику состояния элементов питания.
10. Максимальная потребляемая мощность – не более 60,0 мВт.
11. Термопреобразователи присоединяются к прибору: – 50М; 100П и Pt100 – по трёхпроводной схеме подключения проводников, при этом максимальное сопротивление каждого провода не должно превышать 3,0 Ом;  – Pt1000 – по двухпроводной схеме подключения проводников, при этом максимальное сопротивление каждого провода не должно превышать 0,3 Ом; – преобразователи термоэлектрические – при помощи термопарного или компенсационного кабеля соответствующего типа с учётом знака полярности. Электрическая прочность изоляции входных электрических цепей между собой должна выдерживать в течение 1 мин испытательное напряжение 250 В практически синусоидальной формы частотой (50+-1) Гц при нормальных условиях.
12. Средняя наработка на отказ – не менее 40000 ч.
13. Средний срок службы – не мене 5 лет.
14. Время непрерывной работы до смены элементов питания – до 200 ч.
15. Габаритные размеры прибора, без соединителей – не более, мм: длина – 167,0; ширина – 81,0; высота – 32,0.
16. Масса прибора – не более 0,25 кг.
