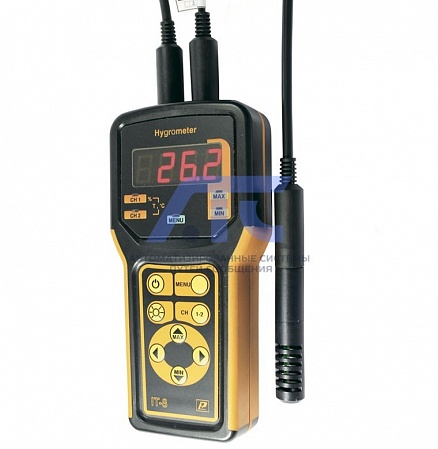

Гигрометр IT–8–RHT

Гигрометр IT–8–RHT

предназначен для измерения относительной влажности воздуха и температуры в жилых, производственных, складских помещениях, а также на открытом воздухе (свободной атмосфере) в пищевой и строительной промышленности, машиностроении, сельском и жилищно–коммунальных хозяйствах.
Прибор имеет два независимых канала измерения с собственными разъемами для подключения измерительных датчиков:

• I–ый канал прибора снабжен 4–х контактным разъемом Mini–Din и предназначен для подключения преобразователя влажности и температуры;
• II–ой канал прибора снабжен 3–х контактным разъемом Mini–Din и предназначен для подключения термопреобразователя сопротивления с НСХ Pt1000 по ГОСТ 6651–2009.

По точности измерения прибор выпускается двух модификаций:

• IT–8–RHT–1 – повышенной точности;
• IT–8–RHT–2 – нормальной точности.

Технические особенности гигрометра IT–8–RHT:

• Прибор выполнен в климатическом исполнении УХЛ категории 2.1 по ГОСТ 15150–69.
• Прибор допускаются эксплуатировать при температуре окружающего воздуха от минус 40 до плюс 55 °С, относительной влажности до 95 % и атмосферном давлении (84,0–106,7) кПа.
• Допускается кратковременная эксплуатация приборов при температуре минус 50 в течение не более 2–х минут.
• Дополнительные ограничения на температурный диапазон эксплуатации приборов могут накладывать используемые элементы питания.
• Не допускается использование преобразователя влажности и температуры в сильнозагрязнённых и запылённых помещениях.
• Пары ацетона, гидрохлорида аммония и этанола могут привести к отказу преобразователя влажности и температуры.
• По способу защиты от поражения электрическим током прибор выполнен, как изделие III класса по ГОСТ 12.2.007.0–75.
• По степени защиты от проникновения внешних предметов и воды прибор соответствует IР41 по ГОСТ 14254–96.

Технические характеристики гигрометра IT–8–RHT:

1. Электропитание прибора осуществляется от четырех первичных батарей типа LR6 по ГОСТ Р МЭК 60086–2–2011.
2. Количество каналов измерения – 2: – I канал – измерение относительной влажности и температуры; – II канал – измерение температуры.
3. При использовании преобразователя температуры и влажности без удлинительного кабеля диапазон измеряемой температуры по I–ому каналу не может быть больше диапазона температуры эксплуатации прибора.
4. Диапазон измерения температуры прибора по II–ому каналу с термопреобразователем равен области пересечения диапазонов измерения прибора и термопреобразователя, а суммарная абсолютная погрешность равна сумме абсолютных погрешностей прибора и термопреобразователя.
5. С целью уменьшения суммарной погрешности прибора и термопреобразователя в приборе имеется возможность юстировки введением поправочных коэффициентов.
6. Дополнительная погрешность II–ого канала прибора, вызванная изменением температуры окружающей среды в рабочем диапазоне от номинального значения плюс 20 °С – не более: ±(0,1+0,0006Т) °С на каждые 10 °С изменения температуры окружающей среды.
7. Постоянная времени измерения по I–ому каналу: – относительной влажности – не более 2 мин; – температуры – не более 5 мин.
8. Время обновления показаний на цифровом индикаторе: – по I–ому каналу – 10 с; – по II–ому каналу – 1 с.
9. Прибор обеспечивает: а) перерасчёт измеренных значений относительной влажности и температуры в температуру точки Росы. Данный параметр является справочным; б) запоминание минимального и максимального значений измеренной величины с момента включения прибора; в) сигнализацию о выходе измеряемой величины за пределы измеряемого диапазона; г) сигнализацию о выходе измеряемой величины за заданные пороги сигнализации. Область задания порогов сигнализации соответствует диапазону измерений относительной влажности и температуры.
10. В приборе реализована корректировка сдвига и наклона измерительной характеристики на заданную величину.
11. Прибор обеспечивает автоматическое отключение питания прибора через заданное время – от 1 до 60 мин. Время отключения питания задаётся Пользователем.
12. При включении прибор производит диагностику состояния элементов питания.
13. Максимальная потребляемая мощность – не более 60,0 мВт.
14. Термопреобразователь сопротивления Pt1000 присоединяется к прибору по двухпроводной схеме подключения проводников, при этом максимальное сопротивление каждого провода не должно превышать 0,3 Ом, что соответствует дополнительной погрешности 0,1 °C.
15. Электрическая прочность изоляции входных электрических цепей между собой должна выдерживать в течение 1 мин испытательное напряжение 250 В практически синусоидальной формы частотой (50+-1) Гц при нормальных условиях.
16. Средняя наработка на отказ – не менее 20000 ч.
17. Средний срок службы – не мене 5 лет.
18. Время непрерывной работы до смены элементов питания – до 200 ч.
19. Габаритные размеры прибора, без первичного преобразователя – не более, мм: длина – 167,0; ширина – 81,0; высота – 32,0.
20. Масса прибора – не более 0,25 кг.

Комплект поставки гигрометра IT–8–RHT:

1. Гигрометр IT–8–RHT РЭЛС.421413.034 – 1 шт.
2. Батарея первичная LR6 ГОСТ Р МЭК 60086–2–2011 – 4 шт.
3. Преобразователь влажности и температуры: – SRHT–IT–8–1 (для IT–8–RHT–1) РЭЛС.421262.026 - 1 шт.; – SRHT–IT–8–2 (для IT–8–RHT–2) РЭЛС.421262.026 – 1 шт.
4. Термопреобразователь сопротивления ТСПr–К1И–Pt1000 РЭЛС.405212.003 – по заявке.
5. Кабель соединительный – 1 шт.
6. Ответная часть соединителя (вилка) для термопреобразователя сопротивления тип MDN–3M – 1 шт.
7. Методика юстировки РЭЛС.421413.034 И1 – по заявке.
8. Руководство по эксплуатации РЭЛС.421413.034 РЭ – 1 шт.
9. Сумка для прибора РЭЛС.323382.003 – 1 шт.

Примечания:

1. Преобразователь влажности и температуры SRHT–IT–8, по заявке Заказчика, входит в комплект поставки.
2. Термопреобразователь типа ТСПr выбирается и поставляется по заявке Заказчика.
3. Поставка прибора в транспортной таре, в зависимости от количества приборов, по заявке Заказчика.
