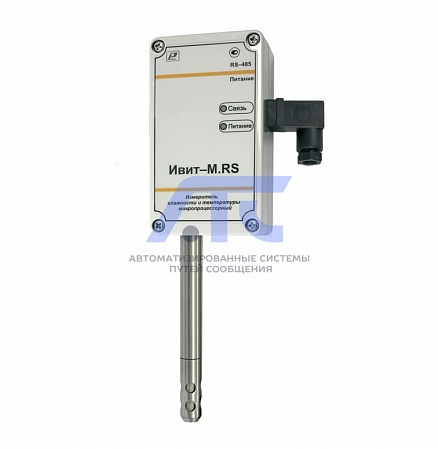

Измеритель влажности и температуры микропроцессорный ИВИТ–М.RS (Исполнение Н1Ф)

Измеритель влажности и температуры микропроцессорный ИВИТ–М.RS (исполнение Н1Ф)

предназначен для контроля влажности и температуры воздуха и неагрессивных газов. Приборы могут применяться в пищевой и строительной промышленности, жилищно–коммунальном и сельском хозяйстве, в машиностроении, а также при производстве, хранении и транспортировке лекарственных препаратов.

Прибор выполняет следующие основные функции:

• передачу информации о значении измеренной прибором величины через протокол Мodbus в верхний уровень телемеханики;
• двухпозиционное регулирование по каналам влажности и температуры (дополнительная опция);
• изменение значений программируемых параметров с помощью программы конфигурирования;
• формирование аварийного сигнала при обнаружении неисправности ЧЭВТ;
• коррекцию измеренных параметров для устранения погрешности чувствительного элемента влажности и температуры (ЧЭВТ);
• цифровую фильтрацию измеренных параметров от промышленных импульсных помех;
• предоставление данных измерения в виде таблицы и графиков при помощи программы конфигурирования.

Технические особенности измерителя влажности и температуры микропроцессорного ИВИТ–М.RS (исполнение Н1Ф):

1. Прибор применяется в качестве ведомого устройства (Slave) в промышленных сетях с протоколом Modbus.
2. Прибор функционирует – с цифровым выходным сигналом, с интерфейсом RS–485, без светодиодного индикатора и представляет собой Modbus–сервер, работающий в режиме RTU, подключаемый к сети АСУ.
3. Прибор выпускается в шести конструктивных исполнениях:
   – настенном Н1– со встроенным первичным преобразователем;
   – настенном Н1Ф со встроенным первичным преобразователем для использования в помещении в диапазоне температуры от +2 до +30 °С;
   – настенном Н2 – с выносным первичным преобразователем;
   – канальном К1 – для погружения первичного преобразователя в каналы приточно-вытяжной вентиляции без использования штуцера;
   – канальном К2 – для погружения первичного преобразователя в каналы приточно-вытяжной вентиляции с уплотнением при помощи резьбового штуцера;
   – уличном У – с первичным преобразователем, помещённым в защитный экран
4. По степени защиты от поражения электрическим током прибор выполнен, как изделие III класса по ГОСТ 12.2.007.0–76.
5. По степени защиты от проникновения внешних предметов и воды прибор выполнен по ГОСТ 14254–96: а) электронный блок – IP54;
   первичный преобразователь: IP40;
6. НЕ ДОПУСКАЕТСЯ попадание влаги на внутренние электро- и радиоэлементы прибора.
7. ЗАПРЕЩАЕТСЯ эксплуатация прибора в химически агрессивных средах с содержанием кислот, щелочей и пр.
8. НЕ ДОПУСКАЕТСЯ касание рабочей поверхности ЧЭВТ руками.

Технические характеристики измерителя влажности и температуры микропроцессорного ИВИТ–М.RS (исполнение Н1Ф):

Наименование характеристики	Значение
Диапазон напряжения питания	(24±2) В
Потребляемая мощность	не более 5 ВА
Диапазон измерений относительной влажности (без конденсации влаги), %	от 20 до 80
Диапазон измерений температуры, °С	от +2 до +30
Рабочий диапазон эксплуатации электронного блока, °С	от +2 до +30
Постоянная времени измерения относительной влажности, при скорости потока воздуха не менее 1м/с	не более 2 мин.
Постоянная времени измерения температуры, при скорости потока воздуха не менее 1 м/с	не более 2 мин.
Период опроса прибора (Задаётся Пользователем)	от 5 сек до 24 часов
Протокол связи, используемый для передачи информации о результатах измерения	Modbus, класс реализации – BASIC ***
Время преобразования аналогового цифрового преобразователя (АЦП)	не более 0,3 с.
Электронный блок прибора содержит внутренний фильтр со следующими параметрами:	– время измерения – 1 с; – постоянная времени – 10 с; – полоса фильтра – 10 % (При расчёте среднего значения из десяти измеренных игнорируются сигналы,  превышающие предыдущие значение на 10 и более процентов).
Программа–конфигуратор обеспечивает задание следующих параметров	– сетевой адрес – 2…247; – скорость обмена – 1200; 2400; 4800; 9600; 19200; 38400; 57600; 115200 бит/с; – режим контроля бита чётности: Нет, Чет, Нечет; – режим интерфейса Modbus RTU;
Средняя наработка на отказ	не менее 57000 ч.
Средний срок службы	5 лет.
Габаритные размеры (Д×Ш×Г), мм, не более: Преобразователя (диаметр×длина)	115×65×40 12×160; 200; 300
Масса, кг, не более	0,35

Диапазоны измерения и пределы допускаемой погрешности:
Относительная влажность в диапазоне, %:
– свыше 10 до 90: ± 2,5 %;
– от 5 до 10 и свыше 90 до 95 : ± 4,0 %.
Температура в диапазоне, °С:
– от 0 до +90: ±0,4 °С;
– от –40 до 0 и от +90 до +100: ±0,6 °С.

Комплект поставки измерителя влажности и температуры микропроцессорного ИВИТ–М.RS (исполнение Н1Ф):

1. Измеритель влажности и температуры микропроцессорный Ивит–М.RS РЭЛС.421262.022 - 1 шт.
2. Программа–конфигуратор «ПО Ивит–М» (Config–ivit.exe) РЭЛС.421262.022 ПО - 1 шт.

3. Инструкция по эксплуатации и паспорт РЭЛС.421262.022 ПС1 - 1 шт.
4. Методика поверки МП №2411-0163-2018 - 1 шт.

Аксессуары дополнительно (по заявке Заказчика):

1. Фильтр защитный ФЗ–12 РЭЛС.305369.001.
2. Кронштейн КД1–Н – для крепления датчика на стене РЭЛС.745423.003.
3. Переходник для установки датчика в генератор влажности газа «Родник» ПУД–12 РЭЛС.301522.007.
4. Набор для проверки.
