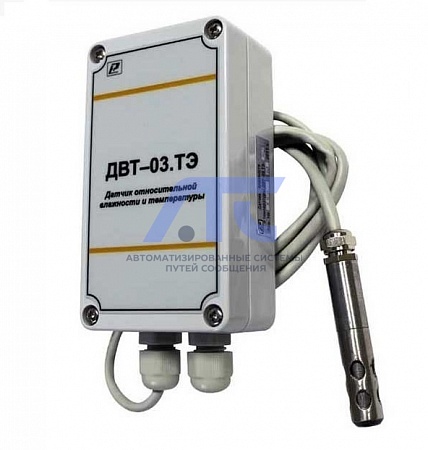

Датчик относительной влажности и температуры ДВТ–03.TЭ (исполнение H2)

Датчик относительной влажности и температуры ДВТ–03.TЭ (исполнение H2)

Технические особенности датчика относительной влажности и температуры ДВТ–03.TЭ (исполнение H2):

1. Прибор выпускается в конструктивных исполнениях:
   – настенном Н1 – со встроенным преобразователем;
   – настенном Н2 – с выносным преобразователем;
   – канальном К1 – для погружения преобразователя в каналы приточно–вытяжной вентиляции без использования штуцера;
   – канальном К2 – для погружения преобразователя в каналы приточно–вытяжной вентиляции с уплотнением при помощи резьбового штуцера;
   – уличном У – с преобразователем, помещённым в солнцезащитный экран;
   – в корпусе в виде клеммной головки Kl;
   – комнатный К – для чистых помещений;
2. Прибор в корпусе Kl имеет три исполнения:
   – без крепления – Kl1–1;
   – со штуцером для установки на стену при помощи кронштейна Kl1–2;
   – с фланцем для установки на воздуховод – Kl4–1.
3. По степени защиты от поражения электрическим током прибор выполнен как изделие III класса по ГОСТ 12.2.007.0–75.
4. По степени защиты от проникновения внешних предметов и воды прибор выполнен по ГОСТ 14254–96:
   а) электронный блок: IP 54;
   б) первичный преобразователь: IP50.

5. НЕ ДОПУСКАЕТСЯ попадание влаги на внутренние электро- и радиоэлементы прибора.
6. ЗАПРЕЩАЕТСЯ эксплуатация прибора в химически агрессивных средах с содержанием кислот, щелочей и пр.

Технические характеристики датчика относительной влажности и температуры ДВТ–03.TЭ (исполнение H2):

1. Диапазон напряжения питания – от 10 до 30 В.
2. Количество унифицированных токовых выходов 4 …20 мА – 2.
3. Диапазон преобразования сигнала:
   а) по относительной влажности:
        – 4 мА соответствует 0 %отн.;
        –20 мА соответствует 100 %отн., без конденсации влаги;
   б) по температуре:
        – 4 мА соответствует минус 40 °С;
        – 20 мА соответствует плюс 100 °С.
4. Диапазон измерения температуры °С: –40 +100;
5. Диапазон измерения относительной влажности: 0 … 98.

6. Дополнительная погрешность измерений, не более: ±10 % от основной абсолютной погрешности, на каждые 10 °С изменения температуры окружающей среды.
7. Постоянная времени измерения относительной влажности, при скорости потока воздуха не менее 1м/с, – не более 60 с.
8. Постоянная времени измерения температуры, при скорости потока воздуха не менее 1 м/с, – не более 60 с.
9. Прибор имеет взаимозаменяемый ЧЭВТ.
10. Электронный блок прибора содержит внутренний фильтр со следующими параметрами:
    – время измерения – 1 с;
    – постоянная времени – 10 с;
    – полоса фильтра – 10 %.
11. Сопротивление нагрузки (Сопротивление линии связи плюс сопротивление на входе измерительного прибора) – не более 1,0 кОм.
12. Средняя наработка на отказ – не менее 30000 ч.
13. Средний срок службы – 3 года.
14. Потребляемая мощность не более 2 ВА.
15. Масса прибора – не более 0,24 кг.
16. Габаритные размеры электронного блока прибора, мм, не более, 115,0(ш) х 65,0(в) х 40,0(г).

Комплект поставки датчика относительной влажности и температуры ДВТ–03.TЭ (исполнение H2):

1. Датчик относительной влажности и температуры ДВТ–03.TЭ РЭЛС.421262.026 - 1 шт.
2. Руководство по эксплуатации РЭЛС.421262.026 РЭ - 1 шт.


Аксессуары дополнительно (по заявке Заказчика):

1. Колпачок защитный Ф12 мм из нержавеющей стали;
2. Кронштейн КД1–Н – для крепления датчика на стене РЭЛС.745423.003;
3. Кронштейн КД2–Н – для крепления датчика на стене РЭЛС.734341.001;
4. Переходник для установки датчика в генератор влажности газа «Родник» ПУД–12 Ф12 мм (РЭЛС.301522.007);
5. Набор для юстировки.
