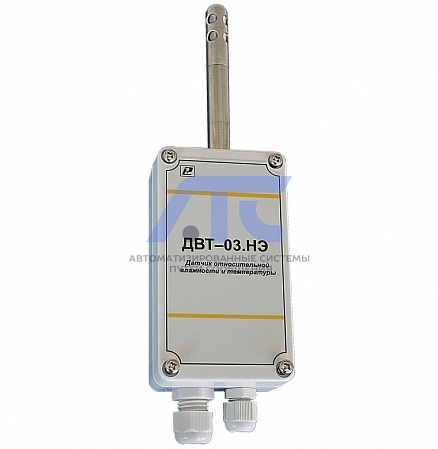

Датчик относительной влажности и температуры ДВТ–03.НЭ1

Датчик относительной влажности и температуры ДВТ–03.НЭ1

Технические особенности датчика относительной влажности и температуры ДВТ–03.НЭ1:

1. Прибор имеет пластиковый герметичный корпус с креплением на стену. Чувствительный элемент температуры / влажности (далее – ЧЭВТ) расположен в металлическом зонде и закрыт защитным колпачком.
2. По степени защиты от поражения электрическим током прибор выполнен как изделие III класса по ГОСТ 12.2.007.0–75.
3. По степени защиты от проникновения внешних предметов и воды прибор выполнен по ГОСТ 14254–96:
   – электронный блок – IP 54;
   – первичный преобразователь – IP50.
4. НЕ ДОПУСКАЕТСЯ попадание влаги на внутренние электро- и радиоэлементы прибора.
5. ЗАПРЕЩАЕТСЯ эксплуатация прибора в химически агрессивных средах с содержанием кислот, щелочей и пр.
6. НЕ ДОПУСКАЕТСЯ касание рабочей поверхности ЧЭВТ руками.

Технические характеристики датчика относительной влажности и температуры ДВТ–03.НЭ1:

1. Диапазон напряжения питания:
   – 15 …40 В переменного тока;
   – 20 …50 В постоянного тока.
2. Выходные сигналы:
   – по каналу относительной влажности – постоянное напряжение (Uout), с зависимостью от относительной влажности (RH) в соответствии с выражением: Uout = [( RH% -12.5%) x 4.375] / 87.5 ;
   – по каналу температуры - термопреобразователь сопротивления с НСХ Pt500 по ГОСТ 6651–2009, с подключением по трёхпроводной схеме.
3. Диапазоны измерения и пределы допускаемой погрешности:
   Относительная влажность в диапазоне, %:
   – от 10 до 90: ± 2,5 %;
   – 0 до 10 и от 90 до 98: ± 4,0 %.
   Температура в диапазоне, °С:
   – от 0 до +90: ±0,4 °С;
   – от –40 до 0 и от +90 до +100: ±0,6 °С.
4. Дополнительная погрешность измерений, не более: ±10 % от основной абсолютной погрешности, на каждые 10 °С изменения температуры окружающей среды.
5. Постоянная времени измерения температуры, при скорости потока воздуха не менее 1 м/с, – не более 60 с.
6. Прибор имеет взаимозаменяемый ЧЭВТ.
7. Электронный блок прибора содержит внутренний фильтр со следующими параметрами:
   – время измерения – 1 с;
   – постоянная времени – 10 с;
   – полоса фильтра – 10 % (При расчёте среднего значения из десяти измеренных игнорируются сигналы, превышающие предыдущие значение на 10 и более процентов).
8. Средняя наработка на отказ – не менее 30000 ч.
9. Средний срок службы – 3 года.
10. Потребляемая мощность не более 2 ВА.
11. Масса прибора – не более 0,24 кг.
12. Габаритные размеры электронного блока прибора, мм, не более, 115,0(ш) х 65,0(в) х 40,0(г).

Комплект поставки датчика относительной влажности и температуры ДВТ–03.НЭ1:

1. Датчик относительной влажности и температуры ДВТ–03.НЭ1 РЭЛС.421262.032 - 1 шт.
2. Руководство по эксплуатации РЭЛС.421262.032 РЭ - 1 шт.


Аксессуары дополнительно (по заявке Заказчика):

1. Колпачок защитный (для конструктивных исполнений Н,К, У, Kl) Ф12 мм из нержавеющей стали;
2. Кронштейн КД1–Н – для крепления датчика на стене (для конструктивного исполнения Н1 и Н2) РЭЛС.745423.003;
3. Кронштейн КД2–Н – для крепления датчика на стене (для конструктивного исполнения Н1 и Н2) РЭЛС.734341.001;
4. Набор для юстировки (для конструктивных исполнений Н, К, Kl).
