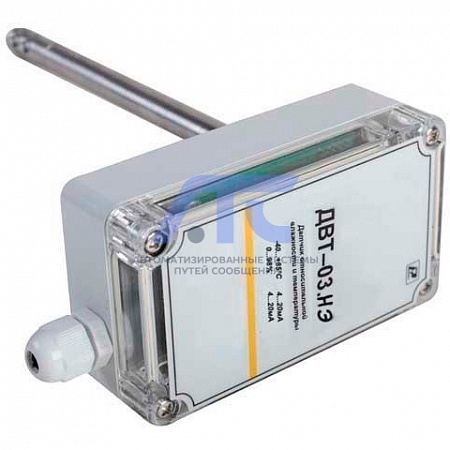

Датчик относительной влажности и температуры ДВТ–03.НЭ (исполнение K1)

Датчик относительной влажности и температуры ДВТ–03.НЭ (исполнение K1)

Технические особенности датчика относительной влажности и температуры ДВТ–03.НЭ (исполнение K1):

1. Прибор выпускается в пластиковом герметичном корпусе Н. Прибор в настенном корпусе имеет пять исполнений:
   – Н1 – настенное со встроенным чувствительным элементом влажности и температуры (ЧЭВТ);
   – Н2 – настенное с выносным ЧЭВТ;
   – К1 – канальном – для погружения преобразователя в каналы приточно–вытяжной вентиляции без использования штуцера;
   – К2 – канальном – для погружения преобразователя в каналы приточно–вытяжной вентиляции с уплотнением при помощи резьбового штуцера;
   – У – уличном – с преобразователем, помещённым в солнце– защитный экран.
2. По степени защиты от поражения электрическим током прибор выполнен как изделие III класса по ГОСТ 12.2.007.0–75.
3. По степени защиты от проникновения внешних предметов и воды прибор выполнен по ГОСТ 14254–96:
   электронный блок – IP 54;

4. НЕ ДОПУСКАЕТСЯ попадание влаги на внутренние электро– и радиоэлементы прибора.
5. ЗАПРЕЩАЕТСЯ эксплуатация прибора в химически агрессивных средах с содержанием кислот, щелочей и пр.
6. НЕ ДОПУСКАЕТСЯ касание рабочей поверхности ЧЭВТ руками.

Технические характеристики датчика относительной влажности и температуры ДВТ–03.НЭ (исполнение K1):

1. Диапазон напряжения питания – от 18 до 36 В.
2. Количество унифицированных выходов напряжения 0 …10 В – 2.
3. Диапазон преобразования сигнала:
   а) по относительной влажности:
        – 0 В – соответствует 0 %отн.;
        –10 В – соответствуют 100 %отн., без конденсации влаги;
   б) по температуре:
        – 0 В – соответствует минус 40 °С;
        – 10 В – соответствуют плюс 100 °С.
4. Диапазон измерения температуры °С: от минус 40 до плюс 100;
5. Диапазон измерения относительной влажности: 0 … 98.
6. Дополнительная погрешность измерений, не более: ±10 % от основной абсолютной погрешности, на каждые 10 °С изменения температуры окружающей среды.
7. Постоянная времени измерения относительной влажности, при скорости потока воздуха не менее 1м/с, – не более 60 с.
8. Постоянная времени измерения температуры, при скорости потока воздуха не менее 1 м/с, – не более 60 с.
9. Прибор имеет взаимозаменяемый ЧЭВТ.
10. Электронный блок прибора содержит внутренний фильтр со следующими параметрами:
    – время измерения – 1 с;
    – постоянная времени – 10 с;
    – полоса фильтра – 10 %.
11. Средняя наработка на отказ – не менее 20000 ч.
12. Средний срок службы – 3 года.
13. Потребляемая мощность не более 2 ВА.
14. Масса прибора – не более 0,24 кг.
15. Габаритные размеры электронного блока прибора, мм, не более, 115,0(ш) х 65,0(в) х 40,0(г).

Комплект поставки датчика относительной влажности и температуры ДВТ–03.НЭ (исполнение K1):

1. Датчик относительной влажности и температуры ДВТ–03.НЭ РЭЛС.421262.033 - 1 шт.
2. Руководство по эксплуатации РЭЛС.421262.033 РЭ - 1 шт.


Аксессуары дополнительно (по заявке Заказчика):

1. Колпачок защитный Ф12 мм из нержавеющей стали;
2. Кронштейн КД1–Н – для крепления датчика на стене РЭЛС.745423.003;
3. Кронштейн КД2–Н – для крепления датчика на стене РЭЛС.734341.001;
4. Переходник для установки датчика в генератор влажности газа «Родник» ПУД–12 Ф12 мм (РЭЛС.301522.007);
5. Набор для юстировки.
