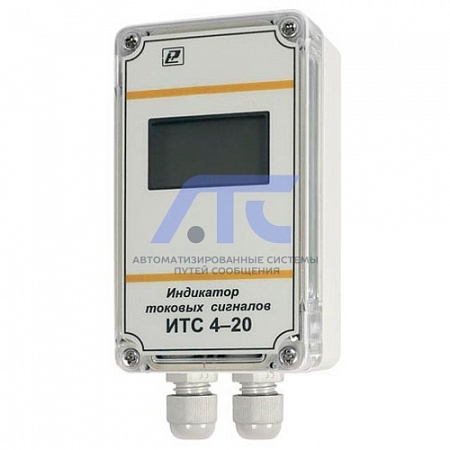

Индикатор токовых сигналов ИТС 4–20

Индикатор токовых сигналов ИТС 4–20

предназначен для преобразования сигналов 4….20 мА с входных датчиков в цифровой сигнал и отображения в единицах физической величины на цифровом индикаторе. Индикатор предназначен для контроля различных технологических производственных процессов в промышленности и энергетике, при наблюдении за параметрами (давлением, температурой, относительной влажностью и т.д.).

Технические особенности индикатора токовых сигналов ИТС 4–20:

1. Индикатор рекомендуется эксплуатировать при температуре окружающего воздуха от минус 20 плюс 50 °С, относительной влажности до 90 % (измерение значения влажности при температуре плюс 25 °С).
2. По способу защиты от поражения электрическим током индикатор выполнен как изделие III класса по ГОСТ 12.2.007.0–75.
3. По степени защиты от проникновения внешних предметов и воды индикатор соответствует IP 31 по ГОСТ 14254–96.
4. НЕ ДОПУСКАЕТСЯ попадание влаги на внутренние электро– и радиоэлементы индикатора.
5. ЗАПРЕЩАЕТСЯ эксплуатация индикатора в химически агрессивных средах с содержанием кислот, щелочей и пр.

Технические характеристики индикатора токовых сигналов ИТС 4–20:

1. Диапазон напряжений питания от 5 до 36 В, формируемый токовыми сигналами датчиков.
2. Количество каналов измерения – 2.
3. Время установления рабочего режима, исчисляемое с момента включения индикатора, – не более 0,3 с.
4. Индикатор обеспечивает следующие параметры для каждого канала:
   а) преобразование сигналов с датчиков – 4…20 мА;
   б) отображение измеренных параметров с отображением размерности:
   – относительной влажности, RH%;
   – температуры, °С;
   – давления, кПа, МПа, кгс/см².
5. Пределы допускаемой погрешности преобразования – не более ± 0,25 %.
6. Время АЦ– преобразования – не более 0,3 с.
7. Разрешающая способность цифровой части индикатора – 0,1.
8. Цифровая фильтрация измеряемых параметров раздельная для каждого канала:
   – глубина фильтра – 1…10;
   – полоса фильтра – 0…9999;
   – период опроса – 0,3 … 30 с.
9. Диапазон индицируемых значений – от –999 до 9999 ед.
10. Индикатор обеспечивает переключение индикации с канала на канал с периодом 3 с или выбор отображаемого канала.
11. Потребляемая мощность – не более 0,2 ВА.
12. Средняя наработка на отказ – не менее 40000 ч.
13. Средний срок службы – 5 лет.
14. Габаритные размеры индикатора – не более, 115х65х40 мм.
15. Масса индикатора – не более 0,18 кг.

Комплект поставки индикатора токовых сигналов ИТС 4–20:

1. Индикатор токовых сигналов ИТС 4–20 РЭЛС.421114.002 - 1 шт.
2. Руководство по эксплуатации РЭЛС.421114.002 РЭ - 1 шт.

Примечания:

1. Поставка индикатора в транспортной таре в зависимости от количества индикаторов и по заявке заказчика.
