Датчик температуры для сауны ТС.пп.сауна

Датчик температуры для сауны ТС.п/п.сауна

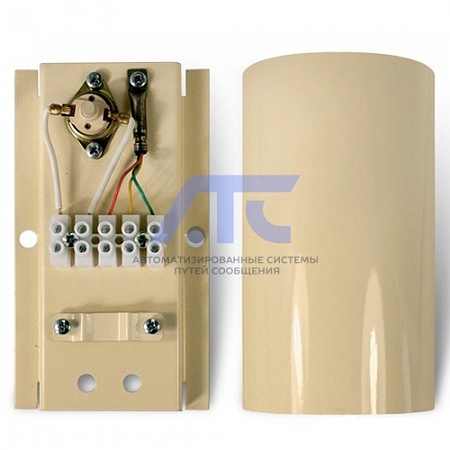

предназначен для контроля температуры внутри саун, бань и т.д. и управления работой электрической каменки совместно с регулятором температуры РАТАР–02к. Датчик включает в себя:
– металлический корпус;
– полупроводниковый термопреобразователь температуры ТС.п/п.К5.5х30–0,03;
– термовыключатель с ручным возвратом;
– клеммную колодку для подключения соединительного кабеля.
Корпус состоит из съёмной декоративной крышки и основания, предназначенного для крепления элементов датчика.

Технические характеристики датчика температуры для сауны ТС.п/п.сауна:

1. Диапазон рабочих температур – от минус 40 до плюс 120 °С.
2. Максимальная кратковременная температура в течение не более 10 мин – 150 °С.
3. Точность измерения температуры датчика – ±2 °С.
4. Температура срабатывания (размыкания контактов) термовыключателя – 140 °С с точностью ±5 °С.
5. Габаритные размеры, мм, не более – 125,0х80,0х40,0.
6. Длина соединительного кабеля – не более 20 м.

Комплект поставки датчика температуры для сауны ТС.п/п.сауна:

1. Датчик температуры для сауны ТС.п/п.сауна; 1 шт.
2. Крепёжный винт; 2 шт.
3. Соединительный кабель с оболочкой из фторопласта или силиконовой резины (по отдельному заказу).
4. Паспорт РЭЛС.4211261.008 ПС 1 шт.

Монтаж датчика температуры для сауны ТС.п/п.сауна:

1. Установить датчик на стене сауны, используя крепёжные винты, в соответствии с рекомендациями на каменку.
2. Подключить к датчику регулятор температуры РАТАР– 02к в соответствии со схемой подключения. Используется для этого кабель в силиконовой изоляции с сечением медных жил не менее 0,12 мм2 .
3. При срабатывании термовыключателя, для того, чтобы вернуть контакты в исходное положение (с замкнутыми контактами) необходимо выждать время для охлаждения его до температуры 90 °С и нажать «кнопку возврата».
