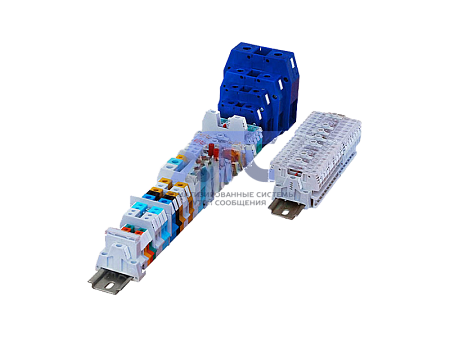

Блоки зажимов измерительные ЗН27-6И40 тип 1

Блоки зажимов измерительные ЗН27-6И40 тип 1

предназначены для присоединения, ответвления проводников в электрических цепях и диагностирование электрических цепей управления без полного прекращения подачи электроэнергии на электрошкаф.

Снабжены контрольными контактами для подключения амперметра.

Соответствуют требованиям ТУ16-89 ИГФР.687222.023ТУ и международных стандартов, совместимы со всеми типами зарубежных зажимов.

Преимущества:

• Степень защиты IP20;
• Возможность параллельного соединения клемм мостами поперечного сечения;
• Возможность подключения проводников с сильно различающимися сечениями (двухэтажное исполнение на токи 25, 32 А);
• Небольшие габаритные размеры;
• Возможность изготовления с крышкой пломбировочной;
• Наличие исполнения в трудногорючем варианте ПВ 0 (климатическое исполнение – Т3);
• Наличие различных цветовых исполнений упрощает группировку клемм по назначению). ) По умолчанию зажимы поставляются серого цвета. По отдельному заказу и при наличии технической возможности зажимы могут поставляться других цветов (цвет указывается в заказе).

Технические характеристики:

• Номинальный ток, А: 40;
• Напряжение, В: ~ 380; – 220;
• Габаритные размеры (ДхВхТ), мм: 65х47х8;
• Варианты размыкателя: №1, №2;
• Зажимной винт на размыкателе: стальной;
• Сечение проводников, мм2: один провод - 0,5-6 (10 max), два провода - 0,35-3;
• Размер зажимного винта: М4 (крестообразный шлиц);
• Масса, кг, не более: 0,028;
• Климатическое исполнение: У3, Т3;
• Изоляционный материал: У3 – полиамид стеклонаполненный, Т3 – полиамид стеклонаполненный трудногорючий);
• Условия эксплуатации, °С: -50…+60;
• Установка на рейки: Р3-1 (У3 или Т3).
