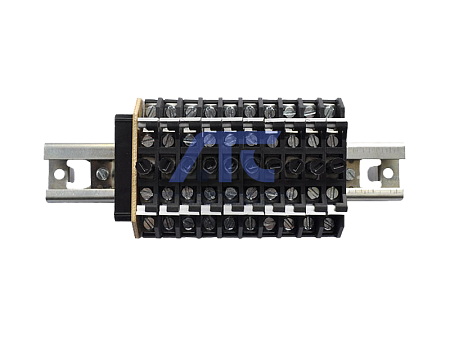

Блоки зажимов наборных БЗН24-140П400-К/К-Х
Блоки зажимов наборных БЗН24-140П400-К/К-Х
предназначены для присоединения и ответвления медных и алюминиевых проводников в электрических цепях переменного тока напряжением от 6 до 660 В частоты 50 и 60 Гц и постоянного тока напряжением от 6 до 440 В и применяются как комплектующие изделия в стационарных установках.
Блоки зажимов измерительные рассчитаны для работы в электрических цепях переменного тока напряжением до 380 В частоты 50 и 60 Гц и постоянного тока напряжением до 220 В.
Климатическое исполнение У3 и Т3 по ГОСТ 15150-69. Блоки зажимов наборных также пригодны для эксплуатации в условиях УХЛ4 по ГОСТ 15150-69.
Технические данные
- Номинальное напряжение, В:
- постоянного тока: 220, 440;
- Номинальный ток, А: 16, 25, 63, 100, 250, 400, 630;
- Номинальное сечение блока, мм2: 4, 16, 50, 70, 140, 300;
- Функциональное назначение: проходной, мостиковый, измерительный;
- Конструктивное исполнение выводов блока: под винт, под кабельный наконечник;
- Количество зажимов в блоке, шт: до 21;
- Степень защиты: IP00.
Выводы блоков зажимов наборных «под винт» допускают подсоединение жил в соответствии с ГОСТ 10434-82 и типоисполнением блока:
- одной или двух медных однопроволочных или многопроволочных жил сечением 0,35 - 16 мм2 неоконцованных наконечником, без изгибания в кольцо;
- одной или двух алюминиевых, алюмомедных или из алюминиевых сплавов однопроволочных жил сечением 2,5 - 16 мм2 неоконцованных наконечником, без изгибания в кольцо;
- одной медной однопроволочной или многопроволочной жилы и одной алюминиевой, алюмомедной или из алюминиевых сплавов однопроволочной жилы с суммарным сечением не превышающим 4 мм2, неоконцованных наконечником, без изгибания в кольцо одинаковых сечений или разницей в один размер.
Выводы блоков зажимов «под кабельный наконечник» допускают подсоединение жил в соответствии с ГОСТ 10434-82 и типоисполнением блока:
- одной или двух медных многопроволочных жил сечением 25 - 185 мм2, оконцованных наконечником по ГОСТ 7386-80;
- одной или двух алюминиевых, алюмомедных или из алюминиевых сплавов многопроволочных жил сечением 25 - 185 мм2 оконцованных наконечником по ГОСТ 9581-80.
Типоисполнения
|
Условное обозначение блока |
Функциональное назначение |
Способ установки |
Конструктивное исполнение выводов блока |
Номинальный ток, А |
Номинальное сечение блока, мм2 |
Сечение подсоединяемых проводников всех классов, мм2 |
Диаметр контактного винта |
||
|---|---|---|---|---|---|---|---|---|---|
| минимальное | максимальное | ||||||||
| БЗН24-140П400-К/К-Х | проходной | на шпильке |
под кабельный наконечник |
400 | 140 | 70 | 2х70 | M10 | |
Примечания:
- Где Х - Количество зажимов в блоке (от 2 до 21 для блоков на токи 16 - 63 А, от 2 до 6 для блоков на токи 100 - 630 А).
- Величины номинальных токов даны для температуры окружающего воздуха 40°С.
-
