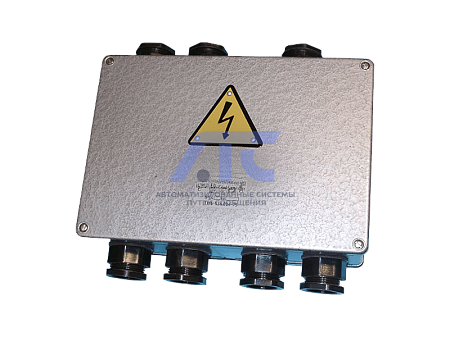

Ящики разветвительные У616С

предназначены для присоединения и ответвления электрических цепей переменного тока напряжением до 660 В частоты 50 и 60 Гц, постоянного тока напряжением до 440 В, выполненных кабелями сечением 1,5 – 6 мм2.

Климатическое исполнение и категория размещения – УХЛ2 и Т2 по ГОСТ 15150-69.

Степень защиты – IР54.

НТД – ТУ16-536.024-75.

Технические данные:

• Номинальное напряжение, В: переменного тока (50 и 60 Гц) - 660, постоянного тока - 440;
• Номинальный ток, А: 63;
• Количество зажимов, шт: БЗ24-4П25-В/В - 0, БЗН24-16П63-В/В - 3;
• Количество сальников для кабелей с наружным диаметром до 27 мм, шт: сверху ящика - 1, снизу ящика - 2;
• Масса, кг, не более: 1,51;
• Высота над уровнем моря – до 1000 м;
• Верхнее значение влажности воздуха 80% при температуре 25°С;
• Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью;
• Содержание коррозионно-активных реагентов в окружающей среде соответствует атмосфере типа II по ГОСТ 15150-69, степень загрязнения - 3;
• В части воздействия механических факторов внешней среды ящики соответствуют группе условий эксплуатации М1 и М3 по ГОСТ 17516.1-90.
