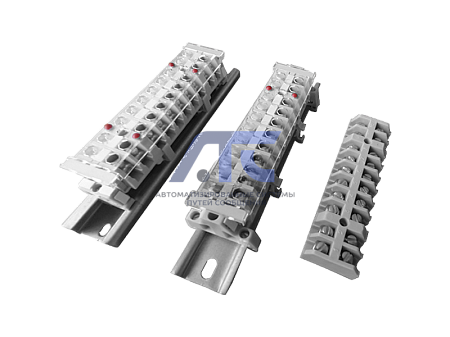

Блоки зажимов БЗ26-4П16
предназначен для присоединение медных, алюминиевых и алюмомедных проводников.Возможен визуальный контроль за состоянием отключенных проводов.
Блоки БЗ26 разработаны как заменитель блоков зажимов серий БЗ24, ЗНН24, БЗН24, ЗН28, БЗН28, КБ и др.
Соответствует требованиям ТУ 16-87 ИГФР.687224.011ТУ и международных стандартов.
Преимущества
- Компактность - меньшие габаритные размеры по высоте позволяют использовать зажимы при ограниченном пространстве для монтажа при установке непосредственно на панель;
- Более низкая стоимость - сокращена на 20% стоимость клеммной пары по сравнению с блоком БЗ24;
- Возможность изготовления блоком в защитном и пломбировочном исполнении со степенью защиты IP20, чего не имеют отечественные аналоги;
- Удобство и снижение трудоемкости монтажа блоков;
- Высокая эстетичность - при необходимости блоки зажимов могут быть изготовлены в различных цветовых исполнениях;
- Прочность - использование термопластичных материалов вместо термореактивных исключает повреждение блоков зажимов при монтаже проводников;
- Возможность изготовления в трудногорючем исполнении;
- Возможность установки блоков на панель, С-образные и DIN-рейки посредством специальных переходных колодок;
- Сквозная маркировка зажимов в блоке позволяет обозначить каждую контактную пару изготовителем или заказчиком как ручным, так и машинным способом;
- Возможность маркировки групп блоков посредством маркировочных колодок, состоящих из корпуса, прозрачной крышки и бирки из материала, пригодного для нанесения маркировки машинным или ручным способом.
Технические сведения
- Номинальный ток: 16 А;
- Напряжение: ~660, -440 В;
- Длина* при количестве зажимов в боксе 2/3/4/5/10: 29,4/44,4/55,2/66/120 мм;
- Ширина* (панель/Р3-1/Р2-1): 34/39/43,5 мм;
- Высота* (панель/Р3-1/Р2-1/Р2-3): 22/40/36,5/44 мм;
- Расстояние между крепежными отверстими в панели для блоков 3/4/5/10: 15/25,3/36,6/69 мм;
- Сечение проводников: 0,5-4 мм2;
- Размер зажимного винта: M4;
- Способ подключения проводников: В/В - винт/винт, К/К - кабель/кабель;
- Климатическое исполнение: У3; Т3;
- Изоляционный материал: гроднамид, армамид;
- Условия эксплуатации: -50...60 °С;
- Установка на панель: тип 1;
- Установка на рейки; Р3-1: тип 2; Р2-1: тип 3; Р2-3: тип 3.1;
- Материал контактной планки: сталь 10кп;
- Концевые фиксаторы: КП1 для типов 3 и 3.1, КП для типа 2;
- Стойка СК для крепления на С-образную рейку: СК2;
- Стойка СК для крепления на DIN-рейку 35 мм: CK4;
- Колодка маркировочная КМ (с крышкой): КМ2;
- Бирка маркировочная БМ **: БМ2;
- Крышка защитная КЗ: К32- (где 5, 10 - количество зажимов на блоке);
- Крышка пломбировочная: К36- (где 5, 10 - количество зажимов на блоке);
- Штифт фиксации крышки защитной ФК: для всех типоисполнений блоков с защитной крышкой;
** Концевые фиксаторы КП комплектуются бирками маркировочными тип (L=5).
-
