Блоки питания комбинированные БПНТ-1

Блоки питания комбинированные БПНТ-1

предназначены для обеспечения бесперебойным питанием (выпрямленным напряжением) устройств РЗА, установленных на энергообъектах с переменным оперативным током, в нормальном и аварийных режимах.

Блоки питания являются комбинированными и подключаются к двум трансформаторам тока защищаемого присоединения и трансформатору собственных нужд или к измерительному трансформатору напряжения. В режиме близкого короткого замыкания, при глубокой посадке напряжения, блоки обеспечивают питание от токовых входов.

Особенности

БПНТ-1 обеспечивает выходную мощность 32 W и имеет дополнительный выход для заряда внешних конденсаторных батарей, замедляющих снижение уровня напряжения на нагрузке после исчезновения тока и напряжения на входах блока питания.

Условия эксплуатации

• Климатическое исполнение УХЛ или Т, категория размещения «3.1» по ГОСТ 15150-69.
• Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнения УХЛ3.1 и от минус 20 до плюс 55°С для исполнения Т3.1.
• Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 0,5 до 15 Hz с ускорением 3 g, в диапазоне частот от 16 до 100 Hz с ускорением 1 g.
• Степень защиты оболочки блоков и контактных зажимов для присоединения внешних проводников IP00 по ГОСТ 14254-96.

Конструкция

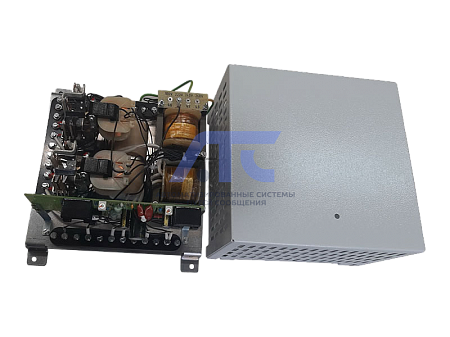

Элементы блоков смонтированы на механически прочном цоколе и защищены от внешних воздействий металлическим кожухом. На цоколе блока расположены контактные зажимы, обеспечивающие подключение двух медных проводников номинальным сечением до 1,5 мм2 или одного медного проводника номинальным сечением до 2,5 мм2, сформованных в кольцо, и соответствуют второму классу ГОСТ 10434-82. Для крепления блоков предусмотрены четыре отверстия под винт М5, расположенные по углам цоколя. Контактные зажимы для присоединения внешних проводников выполнены под винт М4.

Блоки БПНТ-1 предназначены для переднего и заднего (винтом или шпилькой) присоединения внешних проводников и поставляются с универсальным комплектом деталей присоединения.

Блоки имеют световую сигнализацию о наличии выходного напряжения.

Параметр	Значение
Номинальное входное напряжение питания, Uвх. ном, V	~100, 220
Номинальный входной ток, I вх.ном , А	5 (10)
Напряжение заряда, V	220
Номинальная частота, Hz	50
Рабочий диапазон входного напряжения по отношению к Uвх.ном., %	от 80 до 115
Рабочий диапазон входных токов при включении одного токового входа, А	от 4 до 150 (от 8 до 300)
Рабочий диапазон входных токов, при включении двух токовых входов, А	от 2 до 150 (от 4 до 300)
Длительно допустимый ток, А	5,5 (11)
Диапазон изменения выходного напряжения, V	от 176 до 250
Допустимый уровень пульсаций выходного напряжения в диапазоне его изменения, не более, %	12
Выходная мощность, не менее, W:
- при I вх.1 = 4 А (8 А); I вх.2 = 0, U вх. = 0	20
- при I вх.1 = 8 А; I вх.2 = 0, U вх. = 0	-
- при U вх. =U вх. ном., I вх.1 = I вх.2 = 0	50
- при I вх.1 = 4 А (8 А); I вх.2 =0; U вх. =0,8U вх.ном	32
- при I вх.1 = 8 А; I вх.2 =0; U вх. =0,8U вх.ном.	-
- при I вх.1 = I вх.2 = 4 А; U вх. = 0	-
- при I вх.1 =I вх.2 =2 А (4 А); U вх. = 0	20
Потребляемая каждой токовой цепью мощность, не более, VA
- при I вх.= I ном., U вх =U вх. ном, Р нагр. = 0 ... 32 W	7
- при I вх.= I ном., U вх =0, Р нагр. = 32 W	70
- при I вх.= I ном., U вх =0, Р нагр. = 23 W	-
Потребляемая цепью напряжения мощность, не более, VA
- при U вх. =U вх. ном. Рнагр.= 32 W	70
- при U вх. =U вх. ном. Рнагр.= 23 W	-
Термическая стойкость токовых цепей действию токов короткого замыкания в течение 1 s, А	150 (300)
Габаритные размеры, не более, mm	260х207х98
Масса, не более, kg	7

Примечание - в скобках приведены значения токов при параллельном включении первичных обмоток трансформаторов тока для БПНТ-1.
