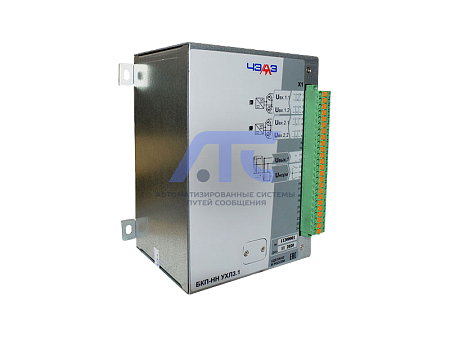

Блоки питания комбинированные БКП
обеспечивает бесперебойным питанием устройства управления и РЗА, установленные на энергообъектах с постоянным и переменным оперативным током, в нормальном и аварийном режимах, выполнение дешунтирования цепей отключения выключателя, заряда конденсаторной батареи.Блок питания содержит по два независимых гальванически развязанных входа цепей напряжения и цепей тока, два выхода для питания устройств защиты и управления и два выхода для питания цепей электромагнитов отключения с возможностью выбора уровня выходного напряжения.
БКП обеспечивает резервирование цепей отключения высоковольтных выключателей с помощью модуля дешунтирования аварийных токов при пропадании оперативного питания. В блоке установлен конденсатор, служащий для питания соленоидов отключения выключателя. Блок питания имеет возможность подключения дополнительных внешних конденсаторов.
Срок службы устройства - 25 лет, наработка на отказ - 320 000 часов, среднее время восстановления на объекте - 3 часа.
Подключение
Блоки питания в нормальном режиме обеспечивают питание нагрузки от входа цепи напряжения, подключенного к трансформатору собственных нужд или к измерительным трансформаторам напряжения. В аварийном режиме питание производится от измерительных трансформаторов тока или от встроенного или дополнительно подключенного заряженного конденсатора.- Номинальное входное напряжение питания, UВХ. НОМ., В: =110,220;
- Номинальный входной ток, IВХ.НОМ., А: 5/2,5;
- Напряжение заряда, В: 110/220/ 300/350;
- Номинальная частота, Гц: 50;
- Номинальная емкость встроенного конденсатора, мкФ: 660/1320;
- Рабочий диапазон входного напряжения по отношению к UВХ. НОМ., %: от 80 до 115;
- Рабочий диапазон входных токов, А: от 3 до 200;
- Длительно допустимый ток, А: 20;
- Диапазон изменения выходного напряжения по отношению к UВыХ. НОМ, %: от 80 до 115;
- Допустимый уровень пульсаций выходного напряжения в диапазоне его изменения, не более, %: 10;
- Потребляемая мощность по цепям тока (5А) при наличии питания от цепей напряжения, не более, ВА: 7;
- Выходная мощность, не менее, Вт:
при входном токе 3 А: 10;
при входном токе 8 А: 40; - Максимальные габаритные размеры без установочных проушин (ВxШxГ), мм: 183х271х128;
- Масса, не более, кг: 6,5;
- Рабочий диапазон температур, °С: от -40 до +55;
-
