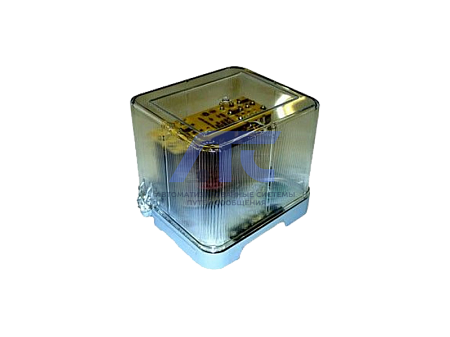

Блок питания БПТ-11
Блок питания БПТ-11
предназначен для питания выпрямленным током устройств автоматики, управления и релейной защиты, выполненной на номинальное напряжение 24, 48, 110 или 220В с номинальной мощностью 15-60 Вт.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от - 40°С до + 40°С.
- Группа механического исполнения по ГОСТ17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 0,25 g в диапазоне частот от 5 до 100 Гц.
- Степень защиты оболочки блоков и выводов IР00 по ГОСТ 14255 - 69.
Основные параметры
- Уставки по току наступления феррорезонанса, А - 2,5; 3,75; 5; 7,5; 10А.
- Номинальное выходное напряжение блоков, В - БПТ-11 110, 220, 24.
- Номинальная частота, Гц - 50.
Технические сведения
Ток наступления феррорезонанса при отсутствии нагрузки:
|
Уставка на ток наступления феррорезонанса, А |
Ток при включении первичных обмоток, А | |
|---|---|---|
| Одной обмотки |
Обеих обмоток последовательно |
|
| 5 | 5A 0,5 | 2,5A 0,25 |
| 7,5 | 7,5A 0,75 | 3,75A 0,375 |
| 10 | 10A 1,0 | 5A 0,5 |
Длительно выдерживаемый входной ток на уставке «5А» при последовательном включении обмоток, А - 9,5.
Выходное напряжение блоков БПТ-11:
|
Сопротивление нагрузки, Ом |
Уставка по напряжению, В |
Выходное напряжение, В |
|---|---|---|
| ∞ | 110 | Не более 118 |
| 600 | 110 | Не менее 92 |
| ∞ | 220 | Не более 236 |
| 2 400 | 220 | Не менее 184 |
| ∞ | 24 | Не более 27 |
| 30 | 24 | Не менее 19 |
Потребляемая мощность при токе 9,5А на уставке 5А и отсутствии нагрузки, ВА, не более - 95.
Масса блоков, кг, не более - 3.
Конструкция
Все части блоков смонтированы на механически прочном металлическом цоколе и закрыты оболочкой.
Исполнение по способу присоединения внешних проводников: переднее или заднее (шпилькой или винтом).
Структура условного обозначения
Б - блок;
П - питания;
Т - токовый;
11 - условное обозначение конструктивного исполнения;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
НТД - ТУ 16-88 ИАЕЖ.656121.004ТУ.
-
