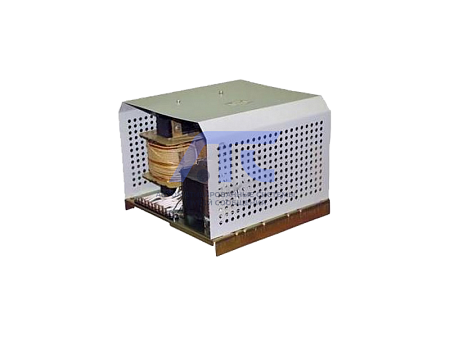

Блок питания БПТ-1002
предназначается для питания выпрямленным током аппаратуры релейной защиты, сигнализации и управления, выполненной на номинальное напряжение 110 или 220В, и имеют выходную мощность 800-1500 Вт в кратковременном режиме.Блоки питания типа БПТ-1002 включаются на комплекты трансформаторов тока.
Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от - 40°С до + 40°С.
- Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 0,25 g в диапазоне частот от 5 до 100 Гц.
- Степень защиты оболочки блоков и выводов IP00 по ГОСТ 14255-69.
Основные параметры
- Уставки на ток наступления феррорезонанса блока БПТ 1002, А: От 5 до 40;
- Номинальная частота блока типа БПТ 1002, Гц: 50 или 60;
- Номинальное выходное напряжение, В: 110, 220.
Технические сведения
|
Сопротивление нагрузки, Ом |
Выходное напряжение, В | |
|---|---|---|
| ∞ | Уставка 110 | Не более 130 |
| 10 | Уставка 110 | Не менее 90 |
| ∞ | Уставка 220 | Не более 260 |
| 40 | Уставка 220 | Не менее 180 |
Блок длительно выдерживает:
| Параметр | Значение |
|---|---|
| При отсутствии нагрузки на выходе: | |
|
до наступления феррорезонанса токи, не превышающие токов наступления феррорезонанса |
|
| - в режиме феррорезонанса на уставке 5А ток на входе, А | 10 |
| ток на входе 10А на уставке 5А: | |
|
- для номинального выходного напряжения 110 В при длительно допустимом токе на выходе, А |
7,0 |
|
- для номинального выходного напряжения 220 В при длительно допустимом токе на выходе, А |
3,5 |
| Потребляемая мощность, ВА, не более | |
| - при отсутствии нагрузки | 2 200 |
| - при сопротивлении нагрузки | 2 000 |
Конструкция
Все части блоков смонтированы на механически прочном цоколе и закрыты оболочкой.
Структура условного обозначения
БПТ 1002 Х4:
БП - блок питания;
Т - токовый;
1002 - условное обозначение конструктивного исполнения;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
НТД - ТУ 16-88 ИАЕЖ.656 121. 004 ТУ.
-
