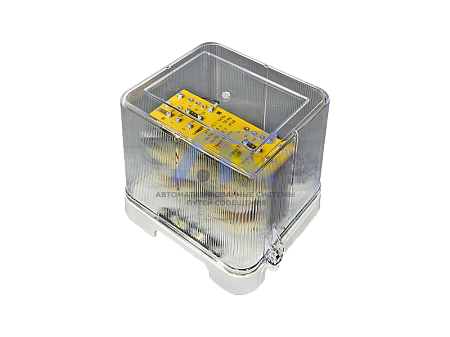

Блок питания БПН-11/2

Блок питания БПН-11/2

предназначен для питания выпрямленным током устройств автоматики, управления и релейной защиты, выполненной на номинальное напряжение 24, 48, 110 или 220В с номинальной мощностью 15-60 Вт.

Блоки типов БПН-11/2 могут применяться для питания устройств защиты и сигнализации ЗЗП-1 и УСЗ2/2 при однофазных замыканиях на землю.

Условия эксплуатации

• Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
• Диапазон рабочих температур окружающего воздуха от - 40°С до + 40°С.
• Группа механического исполнения по ГОСТ17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 0,25 g в диапазоне частот от 5 до 100 Гц.
• Степень защиты оболочки блоков и выводов IР00 по ГОСТ 14255 - 69.

Основные параметры

• Номинальное входное напряжение, В - 100, 110, 127, 220.
• Номинальное выходное напряжение, В - 24, 48.
• Номинальная частота, Гц - 50, 60.

Технические сведения

Значения выходного напряжения блоков типов БПН11/1:

Схема включения	Уставки по выходному напряжению, В	Выходное напряжение без нагрузки, В	Выходное напряжение при нагрузке
			Сопротивление нагрузки, Ом	Выходное напряжение, В
2 б	24	31	10	Не менее 17,5
2 д	48	62	40	Не менее 35
2 г	24	32	500 50	Не более 30 Не менее 24

Блоки длительно выдерживают 110% номинального входного напряжения, при длительно допустимом токе, А, не более:

• для номинального выходного напряжения 110В - 0,15;
• для номинального выходного напряжения 24В - 0,5.

Потребляемая мощность одного трансформатора блока БПН-11 при отсутствии нагрузки не более, ВА:

• при номинальном входном напряжении 100, 110, 220В - 9;
• при номинальном входном напряжении 127В - 12.

Масса блоков БПН-11, кг, не более - 4.

Конструкция

Все части блоков смонтированы на механически прочном металлическом цоколе и закрыты оболочкой.

Исполнение по способу присоединения внешних проводников: переднее или заднее (шпилькой или винтом).

Структура условного обозначения

Б - блок;
П - питания;
Н - напряжения;
11 - условное обозначение конструктивного исполнения;
Х - только для блоков напряжения: 2 - номинальное выходное напряжение 24 или 48В;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

НТД - ТУ 16-88 ИАЕЖ.656121.004ТУ.
