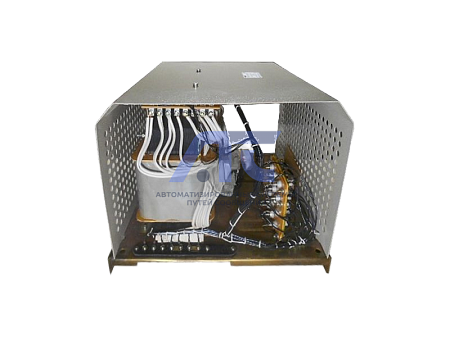

Блок питания БПН-1002

Блок питания БПН-1002

предназначаются для питания выпрямленным током аппаратуры релейной защиты, сигнализации и управления, выполненной на номинальное напряжение 110 или 220В, и имеют выходную мощность 800-1500 Вт в кратковременном режиме.

Блоки питания БПН-1002 включаются на измерительные трансформаторы напряжения или в сеть собственных нужд.

Блоки питания типа БПН 1002 могут применяться как совместно с блоками питания типа БПТ 1002, так и независимо от них.

Условия эксплуатации

• Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
• Диапазон рабочих температур окружающего воздуха от - 40°С до + 40°С.
• Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 0,25 g в диапазоне частот от 5 до 100 Гц.
• Степень защиты оболочки блоков и выводов IP00 по ГОСТ 14255-69.

Основные параметры

• Уставки на ток наступления феррорезонанса блока БПТ 1002, А: От 5 до 40;
• Номинальная частота блока типа БПТ 1002, Гц: 50 или 60;
• Номинальное выходное напряжение, В: 110, 220.

Технические сведения

Сопротивление нагрузки, Ом	Входное напряжение, В	Выходное напряжение при уставке
		110В	220В
∞	1,1 Uном	Не более 140	Не более 280
5	0,85 Uном	Не менее 80
20	0,85 Uном	Не менее 160

Число фаз: 3.

Параметр	Значение
Блок длительно выдерживает входное напряжение 110% номинального
- для номинального выходного напряжения 110В при допустимом токе на выходе, А, не более	6,4
- для номинального выходного напряжения 220В при допустимом токе на выходе, А, не более	3,2
Потребляемая мощность при номинальном напряжении на входе:
- при отсутствии нагрузки, ВА/фазу, не более	25
- при сопротивлении нагрузки, ВА/фазу, не более	1 350
Габаритные размеры блоков, мм, не более:	340х350х280
Масса блоков, кг, не более:	30

Конструкция

Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой).

Структура условного обозначения

БПН 1002 Х4:

БП - блок питания;
Н - напряжения;
1002 - условное обозначение конструктивного исполнения;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

НТД - ТУ 16-88 ИАЕЖ.656 121. 004 ТУ.
