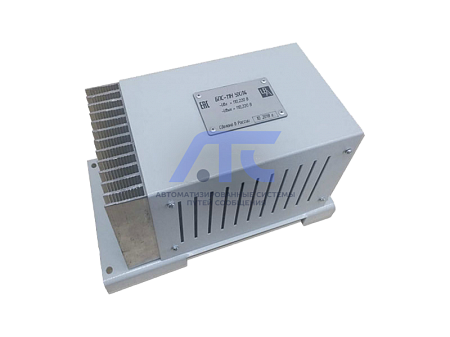

Блоки питания стабилизированные БПС-11Т

Блоки питания стабилизированные БПС-11Т

предназначены для питания постоянным током устройств автоматики, управления и релейной защиты, выполненной на номинальное постоянное напряжение 110 или 220 В с номинальной мощностью до 60 Вт.

Блоки БПС-11Т подключаются к трансформаторам тока, отдаваемая мощность которых при двукратном номинальном токе не менее 200 ВА.

Условия эксплуатации

• Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.
• Высота над уровнем моря не более 2000 м.
• Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
• Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
• Степень защиты по ГОСТ 14254 для оболочки реле IP40.
• Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.

Технические характеристики:

Параметр	Значение
Номинальная частота входного напряжения или тока, Гц	50
Номинальный входной ток, А	5
Диапазон входного тока, А	2...20
Пятисекундный входной ток термической устойчивости, А	50
Потребляемая мощность, не более, ВА:
- при отсутствии нагрузки	20
- при длительно допустимой нагрузке	80
- при максимально допустимой нагрузке	120
Номинальное выходное напряжение, В:
- на выходе «110В»	110
- на выходе «220В»	220
Диапазон изменения выходного напряжения во всем диапазоне возможных сопротивлений нагрузки и во всем диапазоне входного напряжения, B
- на выходе «110В»	100-120
- на выходе «220В»	200-240
Длительно допустимое сопротивление нагрузки, Ом:
- подключаемого к выходу «110В»	200
- подключаемого к выходу «220В»	800
Минимально допустимое сопротивление нагрузки, Ом:
- подключаемого к выходу «110В»	50
- подключаемого к выходу «220В»	200
Минимально допустимое сопротивление нагрузки, Ом:
- подключаемого к выходу «110В»	120
- подключаемого к выходу «220В»	500
Максимально допустимая мощность нагрузки, суммарная по выходам «110В» и «220В», Вт	100
Длительно допустимая мощность нагрузки, суммарная по выходам «110В» и «220В», Вт	60
Габаритные размеры не более, мм	147х282х178
Масса не более, кг	6

Конструктивное исполнение

Блок БПС смонтирован на механически прочном металлическом основании и закрыт металлическим кожухом.
