Блоки питания и заряда стабилизированные БПЗС-401

Блоки питания и заряда стабилизированные БПЗС-401

предназначены для питания постоянным током устройств автоматики, управления и релейной защиты, выполненной на номинальное постоянное напряжение 110 или 220 В, а также для заряда конденсаторных батарей (блоков БК-400 и др.) напряжением заряда 400 В.

Блоки БПЗС-401 подключаются к измерительным трансформаторам напряжения или в цепь трансформаторов собственных нужд.

Условия эксплуатации

• Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.
• Высота над уровнем моря не более 2000 м.
• Диапазон рабочих (предельных) температур окружающего воздуха от минус 40°C до плюс 55°C.
• Верхнее значение относительной влажности: для УХЛ4 80% при 25°C.
• Степень защиты по ГОСТ 14254 для оболочки реле IP40.
• Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.

Технические характеристики:

• Номинальная частота входного напряжения или тока, Гц: 50;
• Номинальное входное напряжение, В: 100, 110, 220;
• Потребляемая мощность, не более, ВА:

     при отсутствии нагрузки на выходах «110В» и «220В», после заряда конденсаторов, подключенных к выходу «БК»: 15;
     при длительно допустимой нагрузке: 170;
     при максимально допустимой нагрузке: 350;

• Номинальное выходное напряжение, В:

     на выходе «110В»: 110;
     на выходе «220В»: 220;
     на выходе «БК»: 400;

• Диапазон изменения выходного напряжения во всем диапазоне возможных сопротивлений нагрузки и во всем диапазоне входного напряжения, В:

     на выходе «110В»: 100-120;
     на выходе «220В»: 200-240;
     на выходе «БК»: 350-420;

• Длительно допустимое сопротивление нагрузки, Ом:

     подключаемого к выходу «110В»: 120;
     подключаемого к выходу «220В»: 180;

• Минимально допустимое сопротивление нагрузки, Ом:

     подключаемого к выходу «110В»: 50;
     подключаемого к выходу «220В»: 200;

• Максимально допустимая мощность нагрузки, суммарная по выходам «110В» и «220В», Вт: 250;
• Длительно допустимая мощность нагрузки, суммарная по выходам «110В» и «220В», Вт: 100;
• Максимальная емкость заряжаемых конденсаторов, подключенных к выходу «БК», мкФ: 2000;
• Время заряда конденсаторов суммарной емкостью 200 мкФ, подключенных к выходу «БК», до напряжения 80% установившегося значения, мс, не более: 70;
• Габаритные размеры не более, мм: 147х282х178;
• Масса не более, кг: 9;

Конструктивное исполнение

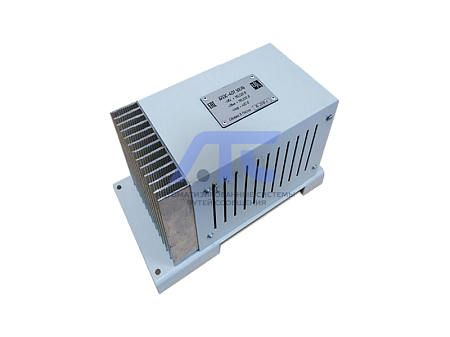

Блок БПЗС смонтирован на механически прочном металлическом основании и закрыт металлическим кожухом.
