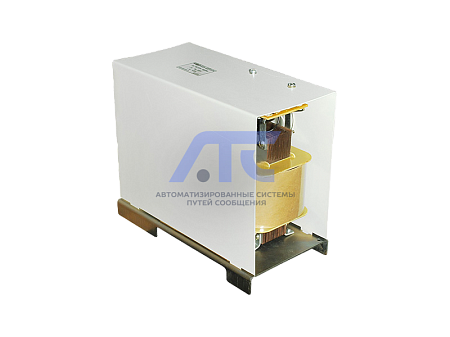

Блок питания и заряда БПЗ-402

Блок питания и заряда БПЗ-402

предназначен для питания выпрямленным током устройств автоматики, управления и релейной защиты, выполненной на номинальное напряжение 110 или 220В или заряда конденсаторных батарей (блоков БК-400 и др.) напряжением заряда 400В. Блоки БПЗ-402 имеют выходную мощность 100 Вт в длительном режиме и 200 Вт в кратковременно режиме.

Блоки БПЗ-402 могут работать с трансформаторами тока, отдаваемая мощность которых при двукратном номинальном токе не менее 500 ВА.

Условия эксплуатации

• Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
• Диапазон рабочих температур окружающего воздуха от -40°С до +40°С.
• Группа механического исполнения по ГОСТ17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 0,25 g в диапазоне частот от 5 до 100 Гц.
• Степень защиты оболочки блоков и выводов IP00 по ГОСТ 14255-69.

Основные параметры

• Уставки по току наступления феррорезонанса блока БПЗ-402, A - 4,65; 6; 8,5, 9,3; 12; 17.
• Номинальное выходное напряжение, В - 110, 220.
• Номинальная частота блоков БПЗ-402, Гц - 50.

Технические сведения

Напряжение заряда, В - 400.

Время заряда конденсаторов ёмкостью 200 мкФ, мс, не более - 70.

Значения выходного напряжения при отсутствии нагрузки и минимально допустимом сопротивлении нагрузки:

Сопротивление нагрузки, Ом	Уставка по выходному напряжению, В	Выходное напряжение, В
50	110	не менее 95
∞	110	не более 130
200	220	не менее 190
∞	220	не более 160

Максимальная ёмкость заряженных конденсаторов, мкФ - 200.

Ток наступления феррорезонанса при отсутствии нагрузки не должен отличаться от уставок более, чем на - 10%.

В длительном режиме блок выдеживает:

• до наступления феррорезонанса токи, не превышающие токов наступления феррорезонанса;
• режиме феррорезонанса, ампервитки, не менее - 550.

Потребляемая мощность блоков, ВА - 550.

Масса блоков, кг, не более - 9.

Конструкция

Все части блоков смонтированы на механически прочном металлическом цоколе и закрыты оболочкой.

Исполнение по способу присоединения внешних проводников: переднее или заднее (шпилькой или винтом).

Структура условного обозначения

Б - блок;
П - питания;
З - заряда;
40 - условное обозначение конструктивного исполнения;
2 - токовый;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 - 69 и ГОСТ15543.1 - 89.

НТД - ТУ 16-88 ИАЕЖ.656121.004ТУ.
