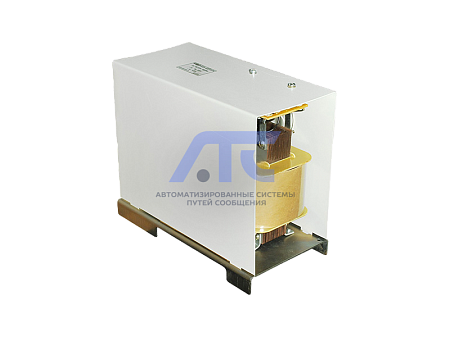

Блок питания и заряда БПЗ-401

Блок питания и заряда БПЗ-401

предназначен для питания выпрямленным током устройств автоматики, управления и релейной защиты, выполненной на номинальное напряжение 110 или 220В или заряда конденсаторных батарей (блоков БК-400 и др.) напряжением заряда 400В. Блоки БПЗ-401 имеют выходную мощность 100 Вт в длительном режиме и 200 Вт в кратковременно режиме.

Блоки БПЗ-401 включаются на измерительные трансформаторы напряжения или цепь трансформаторов собственных нужд.

Условия эксплуатации

• Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
• Диапазон рабочих температур окружающего воздуха от -40°С до +40°С.
• Группа механического исполнения по ГОСТ17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 0,25 g в диапазоне частот от 5 до 100 Гц.
• Степень защиты оболочки блоков и выводов IP00 по ГОСТ 14255-69.

Основные параметры

• Номинальное входное напряжение блока БПЗ-401, В - 100, 105, 110, 115, 121, 127, 200, 210, 220, 230, 242, 254.
• Номинальное выходное напряжение, В - 110, 220.
• Номинальная частота блоков БПЗ-401, Гц - 50, 60.

Технические сведения

• Напряжение заряда, В - 400.
• Время заряда конденсаторов ёмкостью 200 мкФ, мс, не более - 70.

Значения выходного напряжения при отсутствии нагрузки и минимально допустимом сопротивлении нагрузки:

Сопротивление нагрузки, Ом	Уставка по выходному напряжению, В	Выходное напряжение, В
50	110	не менее 95
∞	110	не более 130
200	220	не менее 190
∞	220	не более 160

В длительном режиме блок выдерживает 110% номинального входного напряжения при длительно допустимом сопротивлении нагрузки, Ом:

• на уставке выходного напряжения 110В - 150;
• на уставке выходного напряжения 220В - 600.

• Максимальная емкость заряженных конденсаторов, мкФ - 2000.
• Блок имеет реле контроля исправности цепи заряда.
• Напряжение срабатывания реле контроля не более 70% номинального входного на уставке выходного напряжения 220В.
• Разрывная мощность размыкающего контакта реле не менее 30 Вт при напряжении от 24 до 250В или при токе 1А.

Потребляемая мощность, ВА:

• в режиме блока заряда, не более - 20;
• в режиме блока питания при отсутствии нагрузки на уставке выходного напряжения 110В, не более - 5;
• в режиме блока питания при отсутствии нагрузки на уставке выходного напряжения 220В, не более - 20;
• при длительно допустимой нагрузке, не более - 200;
• при максимально допустимой нагрузке, не более - 400.

• Масса блоков БПЗ-401, кг, не более - 9.

Конструкция

Все части блоков смонтированы на механически прочном металлическом цоколе и закрыты оболочкой.

Исполнение по способу присоединения внешних проводников: переднее или заднее (шпилькой или винтом).

Структура условного обозначения

Б - блок;
П - питания;
З - заряда;
40 - условное обозначение конструктивного исполнения;
1 - напряжения;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 - 69 и ГОСТ15543.1 - 89.

НТД - ТУ 16-88 ИАЕЖ.656121.004ТУ.
