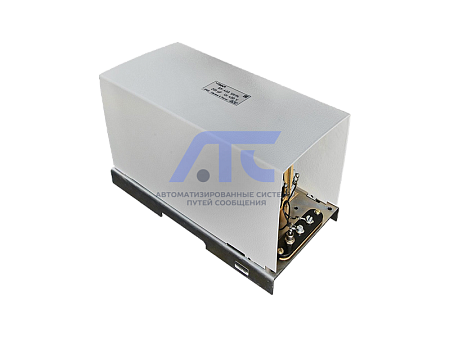

Блок конденсаторов БК-403
используется совместно с блоками БПЗ 400 и являются накопителями электрической энергии, которая используется для приведения в действие отключающих катушек выключателей.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от -20°С до +40°С.
- Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки с максимальным ускорением 0,25 g в диапазоне частот от 5 до 100 Гц.
- Степень защиты оболочки и выводов - IP00 по ГОСТ 14255-69.
Основные параметры
- Номинальная емкость блоков, мкФ: 200 ± 20.
- Номинальное напряжение, В - 400 ± 20.
Технические сведения
| Параметр | Значение |
|---|---|
| Цепь разделительных диодов блоков выдерживает: | |
|
- в процессе разряда конденсаторов прямой ток, А, не более |
10 |
| - длительно обратное напряжение, В | 500 |
|
Конструктивное исполнение по способу присоединения внешних проводников |
переднее, заднее (винтом или шпилькой) |
| Габаритные размеры, мм, не более | 282х147х175 |
| Масса блоков, кг, не более | 6 |
Конструкция
Все части блоков смонтированы на механически прочном цоколе и закрыты оболочкой.
Структура условного обозначения
БК 40Х Х4
Б - блок;
К - конденсаторов;
40 - условное обозначение конструктивного исполнения;
Х - цифра: 2 - блок конденсаторов с номинальной емкостью 200 мкФ;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
НТД - ТУ 16-88 ИАЕЖ.656121.004 ТУ.
-
