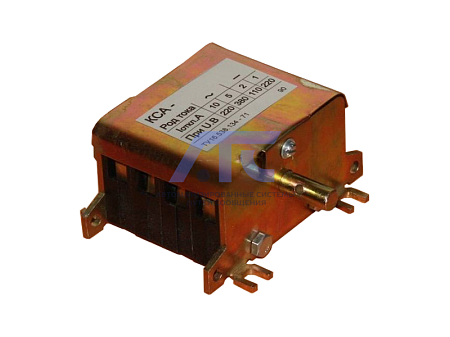

Блок-контакты КСА-8

предназначены для коммутации низковольтных вспомогательных цепей: сигнальных, аварийных, блокировочных, управления, других вторичных цепей. КСА-8 работают в составе приводов разъединителей и заземлителей.

Контакт КСА-8 представляет собой пакетный переключатель, состоящий из наборных секций, число которых составляет: 8. Каждая секция представляет собой группу, отделенную от других секций межсекционными пластинами-изоляторами, между которыми с двух сторон установлены контактные группы. Клипса представляет собой подвижный и неподвижный контакт, соединенные между собой штифтом. Внутри клипсы установлена пружина, обеспечивающая надежное примыкание подвижного контакта с центральным, вращающимся контактом. Внутри секции вращается замыкающее обе клипсы между собой коммутирующее колесо. Колеса насаживаются на общий для всех секций шестигранный вал. Данная конструкция позволяет получить коммутационные положения любой из секций с шагом через 30°, 60°, 90°, 120°, 180°. С передней и задней стороны секции сжаты металлическими пластинами, создающими жесткую конструкцию, при помощи которых также производится крепление КСА-8 к приводу.

Количество контактных групп (одна группа - одно соединение)

КСА-8 - 8 контактных групп.

Способ присоединения устройства

• КСА-хх исп.1 На лапках. На передней и задней пластине имеются по две ножки для крепления на поверхность привода четырьмя винтами.
• КСА-хх исп.2 На фланце. На задней трапециевидной панели дополнительные отверстия под шпильки.
• КСА-хх исп.3 Комбинирован. Имеется возможность крепления, как на лапках, так и на фланец.

Наличие насадки (кольцо) на валу управления

• КСА-хх исп.х.1 Вал без насадки (на валу отверстие D=4мм под шплинт).
• КСА-хх исп.х.2 На торец вала наклепано кольцо с крепежными отверстиями.

Наличие рычага различаются длиной от центра вала до центра отверстия крепления тяги

• КСА-хх исп.х.х.1 Рычаг с отверстием от центра вала на расстоянии 33 мм.
• КСА-хх исп.х.х.2 Рычаг с отверстием от центра вала на расстоянии 25, 35, 43, 49 мм.
• КСА-хх исп.х.х.3 Рычаг с отверстием от центра вала на расстоянии 95 мм.

Угол поворота вала, при котором происходит размыкание четной группы и замыкание нечетной контактной группы

• КСА-хх ист х.х.х-30 Угол переключения 30°.
• КСА-хх исп х.х.х-60 Угол переключения 60°.
• КСА-хх исп х.х.х-90 Угол переключения 90°.
• КСА-хх исп х.х.х-120 Угол переключения 120°.
• КСА-хх исп х.х.х-180 Угол переключения 180°.
