Установка лабораторная по изучению системы МАПС (УЛИС МАПС)

УЛИС МАПС предназначена для изучения принципов работы системы автоматического управления переездной сигнализа­цией МАПС и представляет собой обучающий макет однопут­ного охраняемого переезда, оборудованного светофорной сиг­нализацией с бело-лунным огнем.

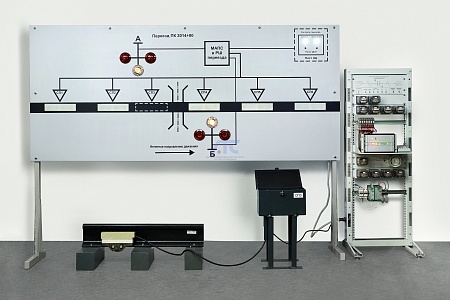

Конструктивно лабораторная установка состоит из стойки с постовым оборудованием МАПС и планшета с напольным оборудованием МАПС.

Планшет УЛИС МАПС демонстрирует схему одноуровневого пересечения железнодорожных путей и автомобильной доро­ги. Помимо напольного оборудования на планшете размеще­ны лампы переездных светофоров, индикаторы состояния переезда и схематически изображены линии передачи и обме­на информацией между устройствами МАПС.

Счетный пункт вынесен за пределы планшета для наглядной демонстрации размещения напольного оборудования МАПС в реальных условиях. С помощью имитатора колеса моделиру­ется ситуация прохода поезда по счетным пунктам переезда.

УЛИС МАПС позволяет изучить:

• принцип контроля свободности/занятости участков при­ближения и удаления;
• средства конфигурирования МАПС;
• индикацию и средства управления при штатном функцио­нировании;
• индикацию и средства диагностики работы устройств при нарушениях нормального функционирования.
