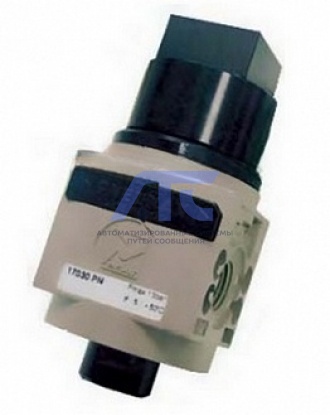

Отсечной клапан с пневмоуправлением 17330.PN

предназначен для перекрытия подачи сжатого воздуха подаваемого в систему. Индивидуальный или модульный монтаж. Открытие клапана двойным воздействием: нажим и поворот (по часовой стрелке). При вращении рукоятки против часовой стрелки клапан перекрывает подачу давления и одновременно сбрасывает воздух из вторичной пневмосистемы через выхлопной канал.

Описание отсечного клапана с пневмоуправлением 17330.PN:

Отсечной клапан Pneumax с пневмоуправлением, 3/2 Н.З. , моностабильный, присоединение: G1/2", максимальное входное давление: 13 бар, номинальный расход: 3200 Нл/мин, незапираемая рукоятка. Типоразмер: 3.

Давление в линии управления должно быть не менее 2 бар независимо от давления в основной магистрали.

Технические характеристики отсечного клапана с пневмоуправлением 17330.PN:

• Типоразмер:  3;
• Пневматическое присоединение:  G1/2";
• Присоединение порта управления:  G1/8";
• Максимальное давление на входе:  13 бар;
• Минимальное рабочее давление:  0 бар;
• Минимальное давление управления:  2 бар;
• Номинальный расход при давлении 6 бар:  3200 Нл/мин;
• Присоединение выхлопного канала:  G3/8";
• Макс. температура эксплуатации при 10 бар:  50°С;
• Материал корпуса:  цинковый сплав;
• Положение при установке:  любое;
• Винты для крепления к стене: M6.
