Усилитель давления DPA-63-10-CRVZS20

предназначен для кратковременной подачи сжатого воздуха. Их нельзя использовать в качестве компрессора, поскольку при непрерывной работе имеет место быстрый износ уплотнений и поршней. Регулятор поставляется с ненагруженной регулирующей пружиной. После подачи входного давления пружина затягивается поворотом рукоятки регулятора до достижения желаемого уровня выходного давления. Для контроля за выходным давлением строго рекомендуется манометр. Настройку регулятора на DPA-63/100 можно обезопасить от постороннего вмешательства с помощью защитной крышки LRVS.

Описание усилителя давления DPA-63-10-CRVZS20:

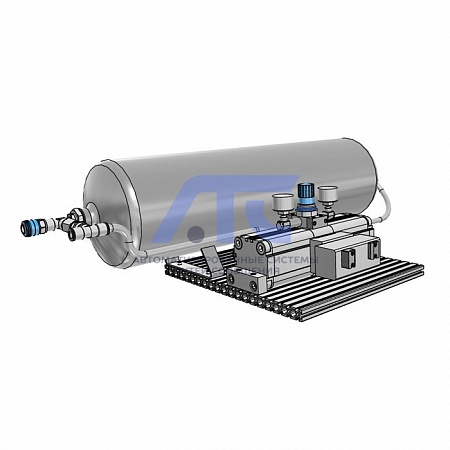

Усилитель давления Festo, присоединение QS-12, канал 2 - KD4, диапазон рабочего давления на входе 2 … 8 бар, диапазон регулировки 4 …10 бар, диаметр поршня 63 мм, с манометрами, обратным клапаном и ресивером. Объем ресивера 20 л. Комбинация усилителя давления и ресивера в исполнении из нержавеющей стали.

Усилитель давления является двухпоршневым приводом, способным сжимать воздух. Когда на DPA подается сжатый воздух, встроенный распределитель и обратные клапаны автоматически начинают повышать давление на его выходе примерно до вдвое большего значения, в зависимости от расхода. Подача воздуха в обе приводные полости обеспечивается распределителем с двусторонним пневматическим управлением, который автоматически переключается в крайних положениях поршня. Выходное давление можно настроить на любое значение в диапазоне от входного до вдвое большего. Желаемое давление задается с помощью рукоятки регулятора, через который сжатый воздух подается к рабочим поршням. Он обеспечивает стабильную работу усилителя. Усилитель начинает работать автоматически, как только на его вход подается давление, и перестает работать при достижении заданного значения на выходе. Останавливается автоматически, но снова начинает работать, как только давление на выходе упадет.

Технические характеристики усилителя давления DPA-63-10-CRVZS20:

• Диаметр поршня: 63 mm;
• Объем: 20 l;
• Положение при сборке: нижний отвод конденсата;
• Тип конструкции: двухпоршневой усилитель давления; с ресивером; с манометром; с обратным клапаном;
• Манометр: с манометром;
• Выходное давление 2: 4 ... 10 bar;
• Рабочее давление: 2 ... 8 bar;
• Диапазон давления управления: 4 ... 10 bar;
• Входное давление 1: 2 ... 8 bar;
• Рабочая среда: сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4];
• Примечание по рабочей среде: операция смазывания невозможна;
• Обозначение CE (см. заявление о соответствии): в соответствии с директивой EU руководством по устройству;
• Классификация сопротивления коррозии CRC: 2;
• Температура хранения: 5 ... 60 °C;
• Температура окружающей среды: 5 ... 60 °C;
• Mакс. момент затяжки, отвод конденсата: 27 Nm;
• Вес продукта: 21.500 g;
• Тип крепления: с гайками для щели;
• Пневматическое присоединение, канал 1: QS-12;
• Пневматическое присоединение, канал 2: KD4;
• Пневматическое присоединение, канал 3: глушитель;
• Информация о материале, ресивер: легированная сталь, нержавеющая.
