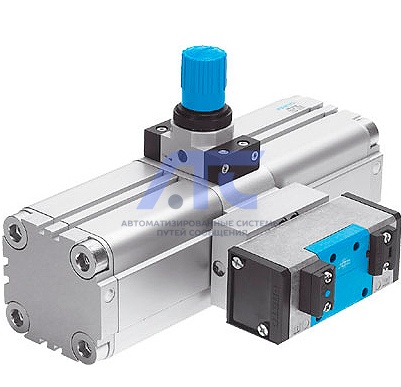

Усилитель давления DPA-100-16

предназначен для кратковременной подачи сжатого воздуха. Их нельзя использовать в качестве компрессора, поскольку при непрерывной работе имеет место быстрый износ уплотнений и поршней. Регулятор поставляется с ненагруженной регулирующей пружиной. После подачи входного давления пружина затягивается поворотом рукоятки регулятора до достижения желаемого уровня выходного давления. Для контроля за выходным давлением строго рекомендуется манометр. Настройку регулятора на DPA-63/100 можно обезопасить от постороннего вмешательства с помощью защитной крышки LRVS.

Описание усилителя давления DPA-100-16:

Усилитель давления Festo, присоединение G1/2”, рабочее давление на входе 2 … 10 бар, диапазон регулировки 4 …16 бар, диаметр поршня 100 мм, присоединение для манометра G1/4”.

Усилитель давления является двухпоршневым приводом, способным сжимать воздух. Когда на DPA подается сжатый воздух, встроенный распределитель и обратные клапаны автоматически начинают повышать давление на его выходе примерно до вдвое большего значения, в зависимости от расхода. Подача воздуха в обе приводные полости обеспечивается распределителем с двусторонним пневматическим управлением, который автоматически переключается в крайних положениях поршня. Выходное давление можно настроить на любое значение в диапазоне от входного до вдвое большего. Желаемое давление задается с помощью рукоятки регулятора, через который сжатый воздух подается к рабочим поршням. Он обеспечивает стабильную работу усилителя. Усилитель начинает работать автоматически, как только на его вход подается давление, и перестает работать при достижении заданного значения на выходе. Останавливается автоматически, но снова начинает работать, как только давление на выходе упадет.

Технические характеристики усилителя давления DPA-100-16:

• Диаметр поршня: 100 mm;
• Положение при монтаже: любое;
• Тип конструкции: двухпоршневой усилитель давления;
• Манометр: G1/4" подготовлено;
• Выходное давление 2: 4 ... 16 bar;
• Рабочее давление: 2 ... 10 bar;
• Диапазон регулировки: 4 ... 16 bar;
• Входное давление 1: 2 ... 10 bar;
• Рабочая среда: сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4];
• Примечание по рабочей среде: работа на воздухе с маслом невозможна;
• Классификация сопротивления коррозии CRC: 2;
• Температура хранения: 5 ... 60 °C;
• Температура окружающей среды: 5 ... 60 °C;
• Вес продукта: 13.000 g;
• Тип крепления: с внутренней резьбой;
• Пневматическое присоединение, канал 1: G1/2;
• Пневматическое присоединение, канал 2: G1/2;
• Пневматическое присоединение, канал 3: G1/2.
