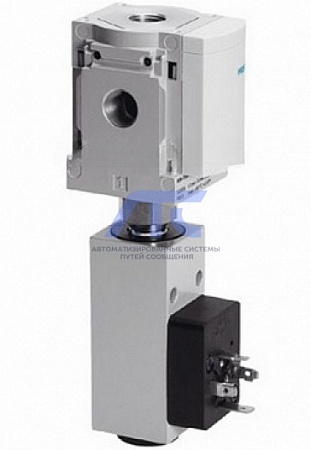

Модуль разветвления MS6-FRM-3/8-Y

применяется для распределения сжатого воздуха между соседними модулями.

Описание модуля разветвления MS6-FRM-3/8-Y:

Модуль разветвления Festo серии "MS", резьба G3/8”, рабочее давление на входе 0 … 12 бар, стандартный расход воздуха 9200 л/мин, монтажный шаг 62 мм, размер 6.

Разветвитель с 4-мя каналами для присоединения: каналы 1 и 2 – G3/8”, канал 3 – G1/2”, канал 4 – G1/2”. Может использоваться как промежуточный коллектор при подготовке воздуха разного качества. Возможность присоединения к нему дополнительных модулей. Возможность установки датчика давления. Включает реле давления без индикатора. Направление потока: слева направо.

Технические характеристики модуля разветвления MS6-FRM-3/8-Y:

• Положение при монтаже: любое;
• Тип конструкции: модуль ответвления;
• Рабочее давление: 0 ... 12 bar;
• Стандартная номинальная пропускная способность в направлении главного потока 1->2: 9.200 l/min;
• Стандартный номинальный расход, отвод вверх: 4.700 l/min;
• Стандартный номинальный расход, отвод вниз: 4.800 l/min;
• Рабочая среда: сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; инертные газы;
• Примечание по рабочей среде: возможна подача масла в воздух (в дальнейшем требуется постоянная подача масла);
• Классификация сопротивления коррозии: CRC: 2;
• Температура хранения: -10 ... 60 °C;
• Температура рабочей среды: -10 ... 60 °C;
• Температура окружающей среды: -10 ... 60 °C;
• Вес продукта: 736 g;
• Пневматическое присоединение, канал 1: G3/8;
• Пневматическое присоединение, канал 2: G3/8;
• Пневматическое присоединение, канал 3: G1/2;
• Пневматическое присоединение, канал 4: G1/2;
• Замечания по материалу: не содержит медь и тефлон; соответствует директиве по ограничению использования опасных веществ (RoHS);
• Материал корпуса: алюминий.
